まもなく 5.4m長 7MHz用釣竿アンテナが完成します。

  • 2016.06.03 Friday
  • 22:08

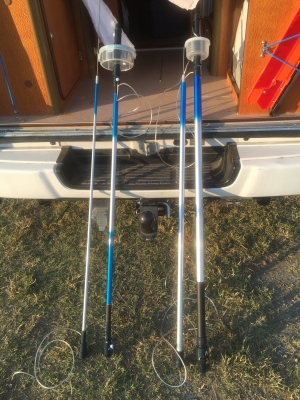

2016-06-03 17.47.35.jpg
左が従来の4.1m釣竿アンテナ。
右が今回製作中の、5.4m釣竿アンテナ。

2016-06-03 17.48.27-1.jpg
こうやって並べてみると、5.4mのグラスファイバーはかなりの重量感(^_^;)

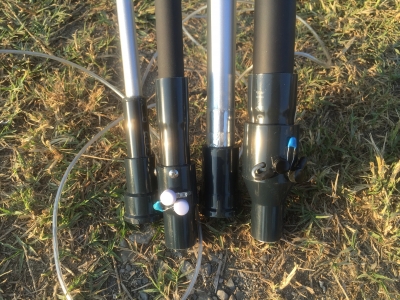

2016-06-03 17.47.45.jpg
短縮率が4.1→5.4mと低くなったので、コイル部はかなりコンパクトにできました。

コイル下部が2本繋ぎ。
コイル上部が3本繋ぎ+αとなっています。

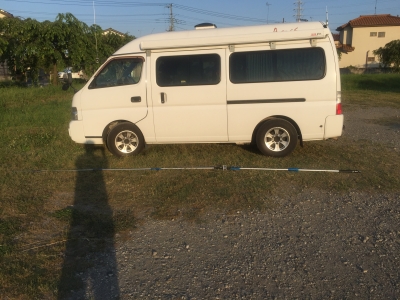

2016-06-03 17.45.40.jpg
キャラバンの車体が約5mなので、それよりも40センチ長くなっています。

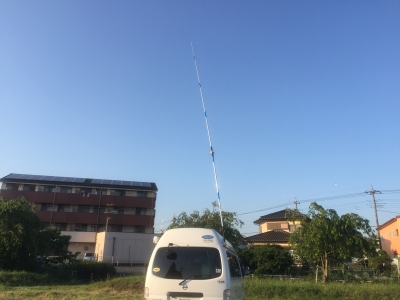

2016-06-03 17.40.20.jpg
いつものアンテナ基台に取り付けてみると、迫力満点です。
本日は風が強くて(風速6〜8メートル)かなり心配です(>_<)

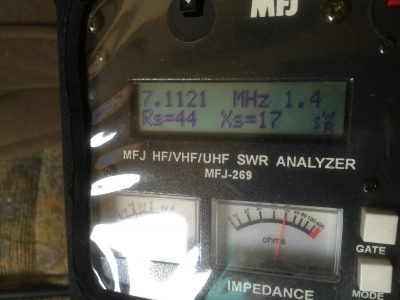

2016-06-03 17.41.38.jpg
中心周波数は7.110MHz付近で、SWR値は1.4となっています。
給電部のコンデンサはとりあえず4.1m釣竿アンテナと同じく330pFを取り付けています。

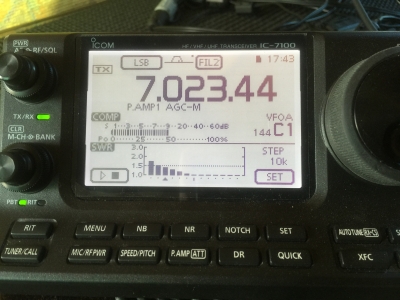

2016-06-03 17.42.46.jpg
IC−7100MのSWRグラフでは、下は7.023MHzから……

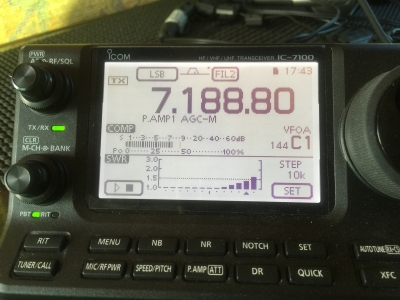

2016-06-03 17.43.11.jpg
上は7.188MHz付近まで良好となっています。

短縮率が下がった分、実用周波数範囲がかなり広がった印象です。

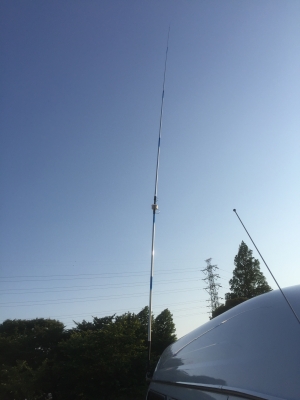

2016-06-03 17.44.26.jpg
相変わらず風が強くて、わずかの間にアンテナ基台がピンチ状態に!!

初めての調整をするには過酷な天候でした(^_^;)
