E25キャラバンのスピーカー交換

  • 2016.05.02 Monday
  • 22:23
我が家のキャンピングカー ブロス のベース車両は平成15年式E25系キャラバン。

中古のキャンピングカーに乗り継いで今回が3台目となりますが、歴代のキャンピングカーのすべてがオーディオ関係は手つかずノーマル状態。
どうやら、キャンピングカーのオーナーは、音にこだわりのある方は少数派のようで……

そこで、今回はスピーカー交換の様子を紹介します。

※上の写真は、間違って購入した17センチタイプ(^_^;)

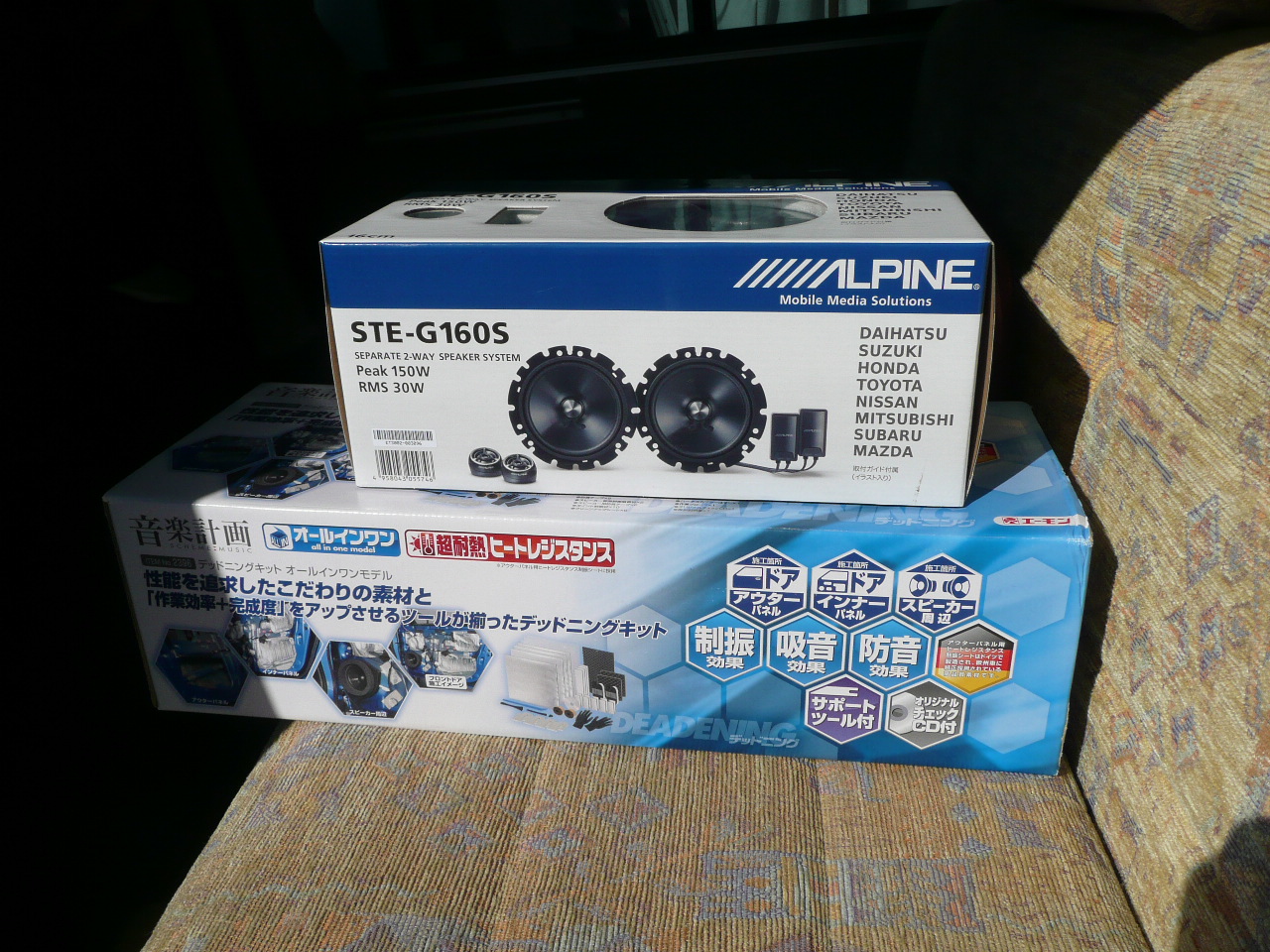

Amazonで、デッドニングキットとスピーカーを購入。

スピーカーは、アルパインのSTE-G160S。

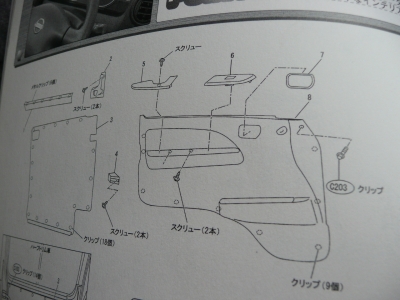

ドアの内張を外す手順を書物で確認。

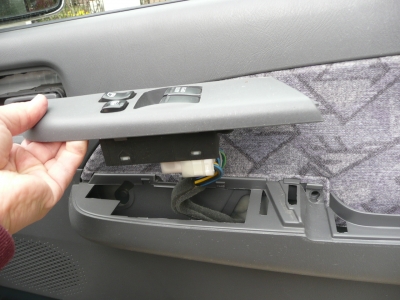

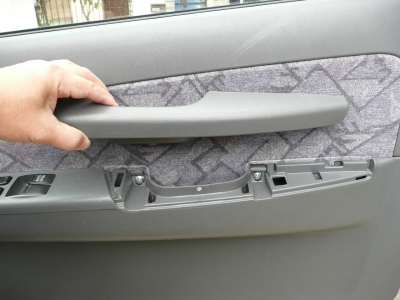

この部品を外して……

次にこちらを外して……

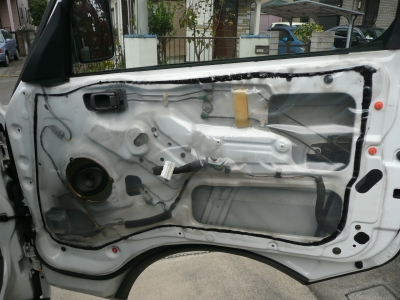

内張をこんな感じに外します。

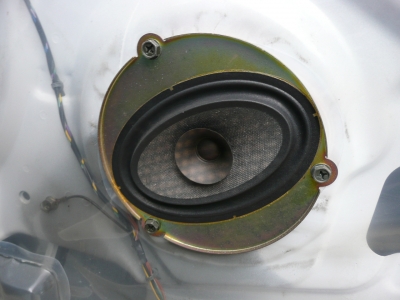

純正の楕円形のスピーカー。
こんなスピーカーでは良い音が出るはずがありません(-_-)

純正の楕円形スピーカーに合わせた楕円形の穴のままでは、スピーカーがうまくハマりません。

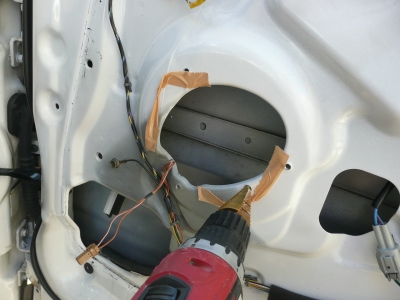

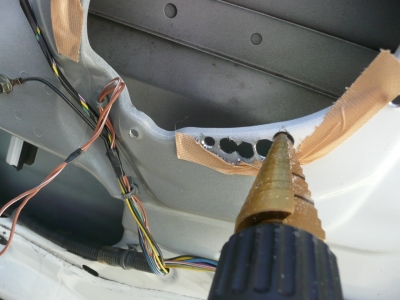

ドリルで穴を広げます。

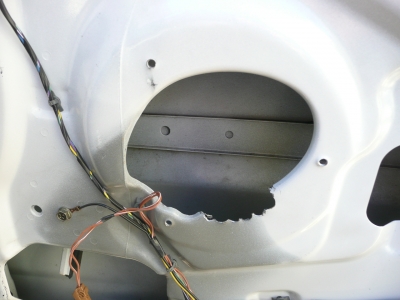

下側を広げたところ。
この状態で交換用スピーカーをあてがってみると、どうにかハマるようだったので……

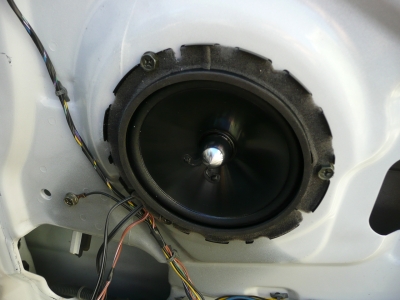

取り付けてみました。
ネジは純正品のものをそのまま使えました。

これでこの日はパネルを元に戻して作業終了したのですが、後日……

2015-11-04 10.45.59.jpg

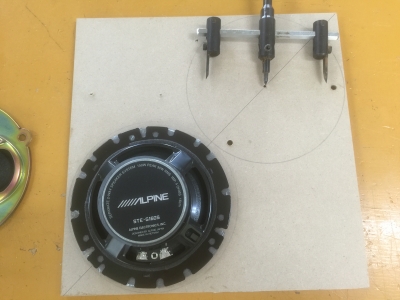

バッフルボードを自作することにしました。
9ミリ厚のMDF板を使用します。
それより厚い12ミリでは、内張に干渉しそうだったので、9ミリを選びました。
6ミリでは、ネジの頭を埋め込むことができないので、薄すぎてもダメ。

2015-11-04 11.15.48.jpg

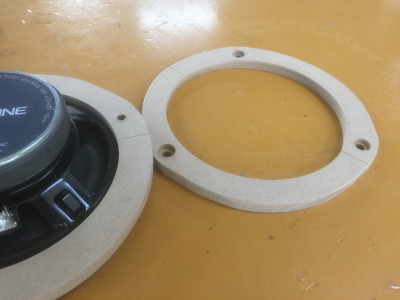

ネジの頭が入るように加工しています。

2015-11-04 14.47.26.jpg

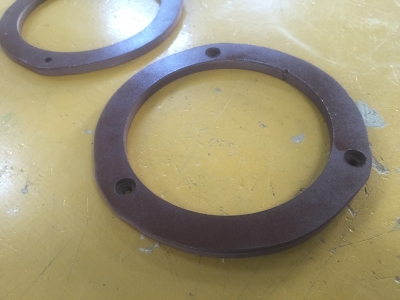

塗装した様子。

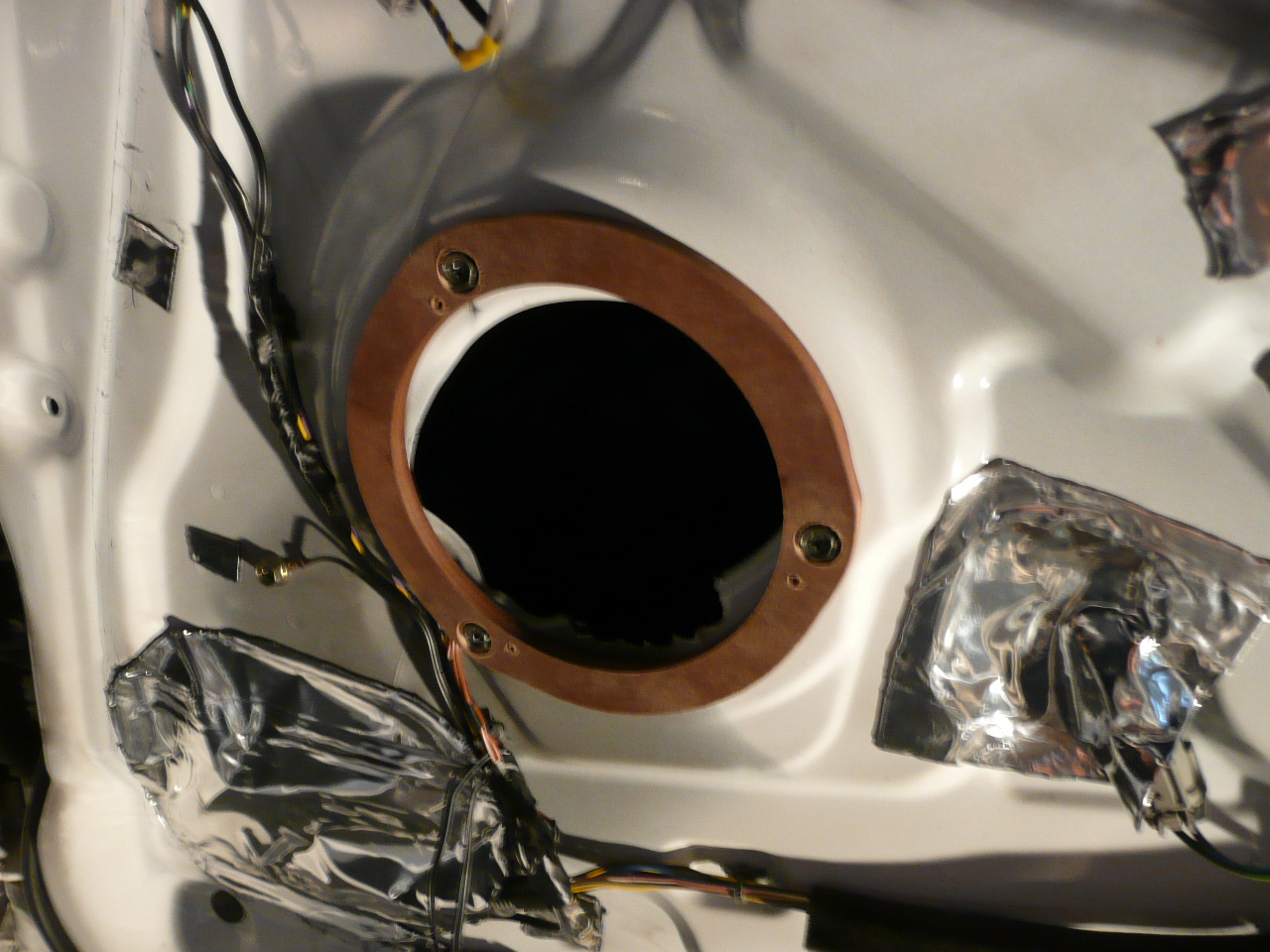

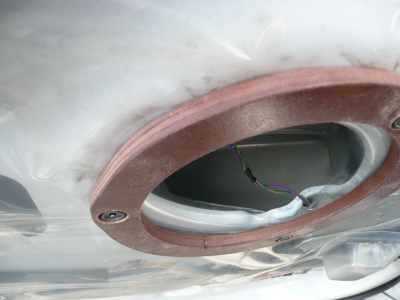

バッフルボードを取り付けた様子。

取り付けネジの頭がちゃんと収まっています。

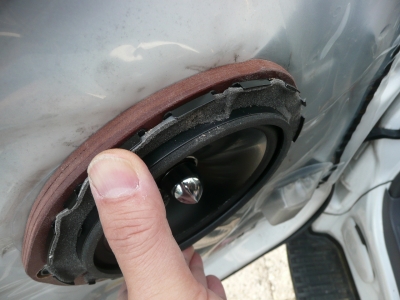

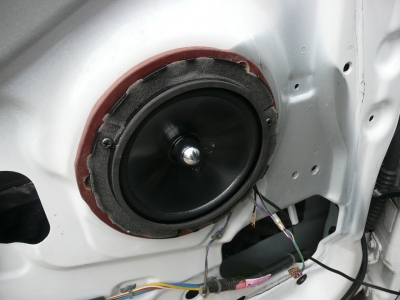

スピーカーをあてがってみると、良い感じになりました。

こちらは助手席側に取り付けたときの様子。

じつは、このバッフルボードがあれば、純正のスピーカー取付穴の状態で取り付けられました。
ドリルで穴を広げる必要もなかったようで、助手席側は無加工で取り付けました。

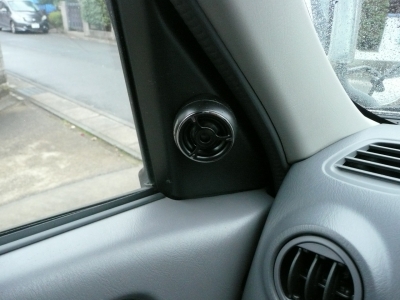

ツイーターはこちらの位置に取り付け。

デッドニング効果もあり、結構良い感じのオーディオ環境ができあがりました。
