E25キャラバン シフトレバーをE50エルグランド用に換装 ショート化 改造

  • 2016.04.30 Saturday
  • 13:59
我が家のキャンピングカーは、平成15年式E25キャラバンがベース車となっています。
E25キャラバンは、ATコラムシフトレバーなのですが、以前に乗っていたE50エルグランドの物よりもかなり長いシフトレバーが採用されいます。

バーキング位置ではこの写真のように、とくに問題はないのですが……

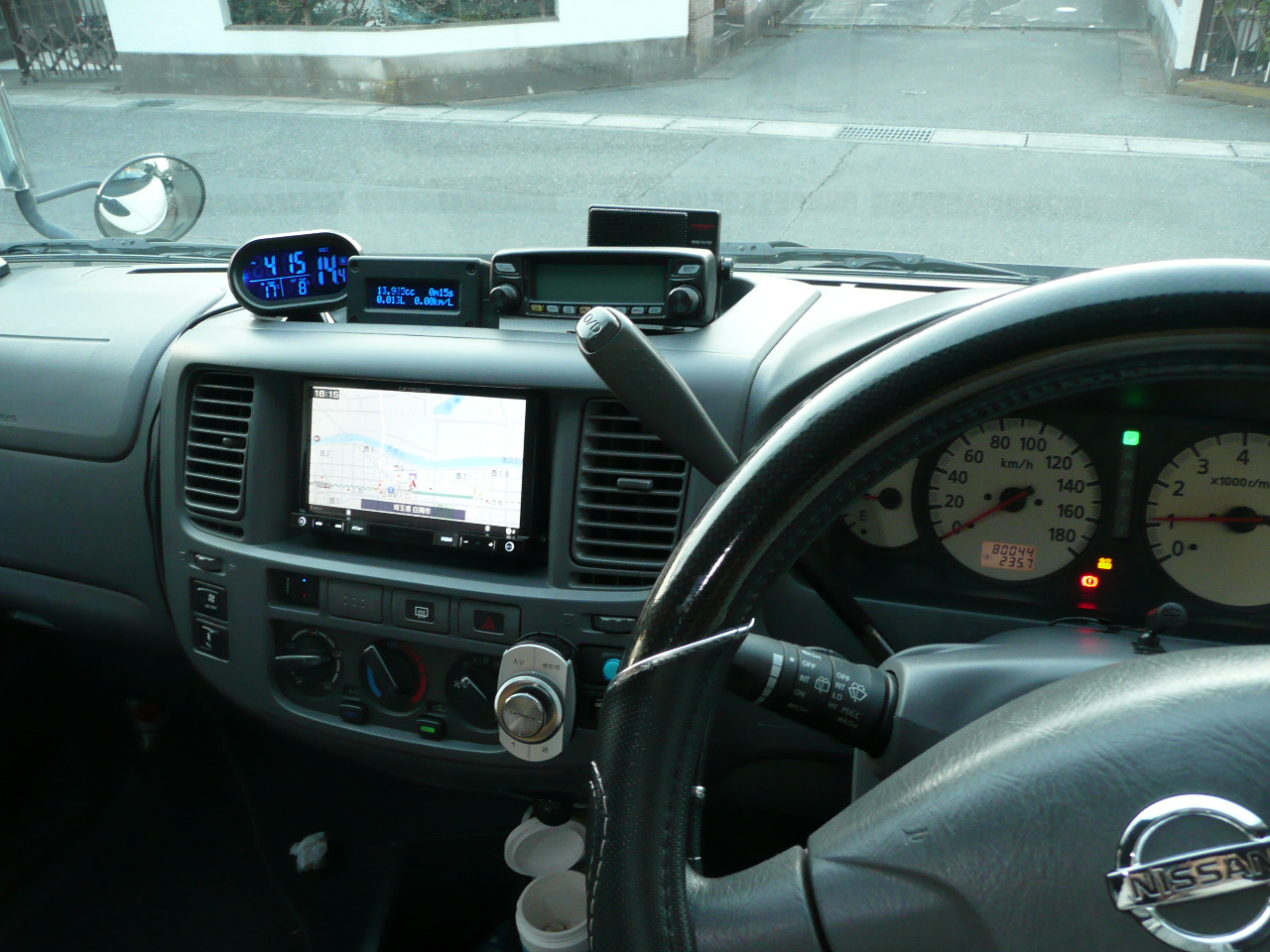

ドライブ位置では、ナビ画面に被ってしまいます。

この件に関しては、ネット上で多くの方がUPされているのですが、そういう物だと諦めたり、短いものに換装したりという書き込みが多くヒットします。

今回、ヤフオクにて、E50エルグランドのシフトレバーを購入できましたので、こちらに換装することにしました。

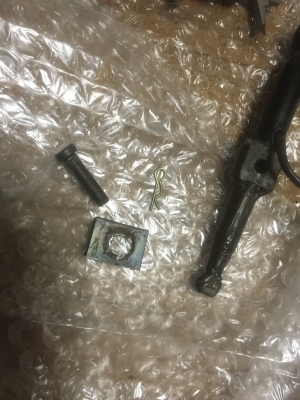

こちらがオークションで購入した物。

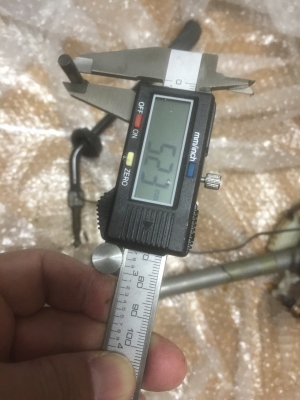

φ5.2mmのピンと、プッシュナットの様な専用部品、そしてピンで固定されてました。

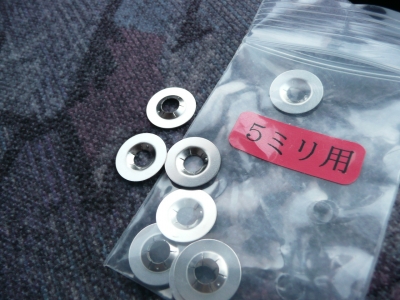

同じくヤフオクで、こちらのプッシュナットを購入しました。

上がE25キャラバン用、下が今回入手したE50エルグランド用のシフトレバー。



コラムカバーを外してみると、こんな感じになっています。

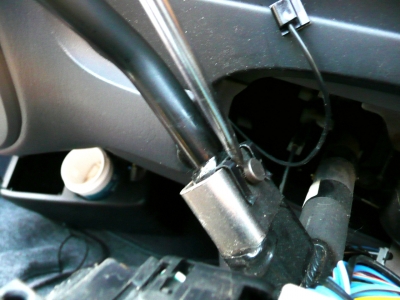

上側には、ピンの頭とプッシュナットの様な専用金具が見えます。

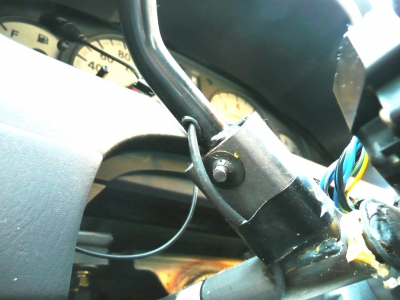

下側からは、プッシュナットが見えます。

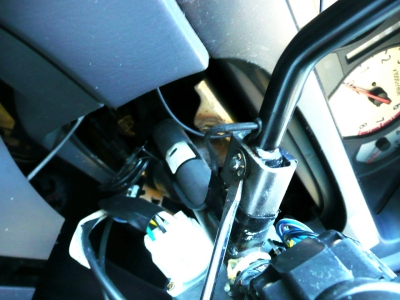

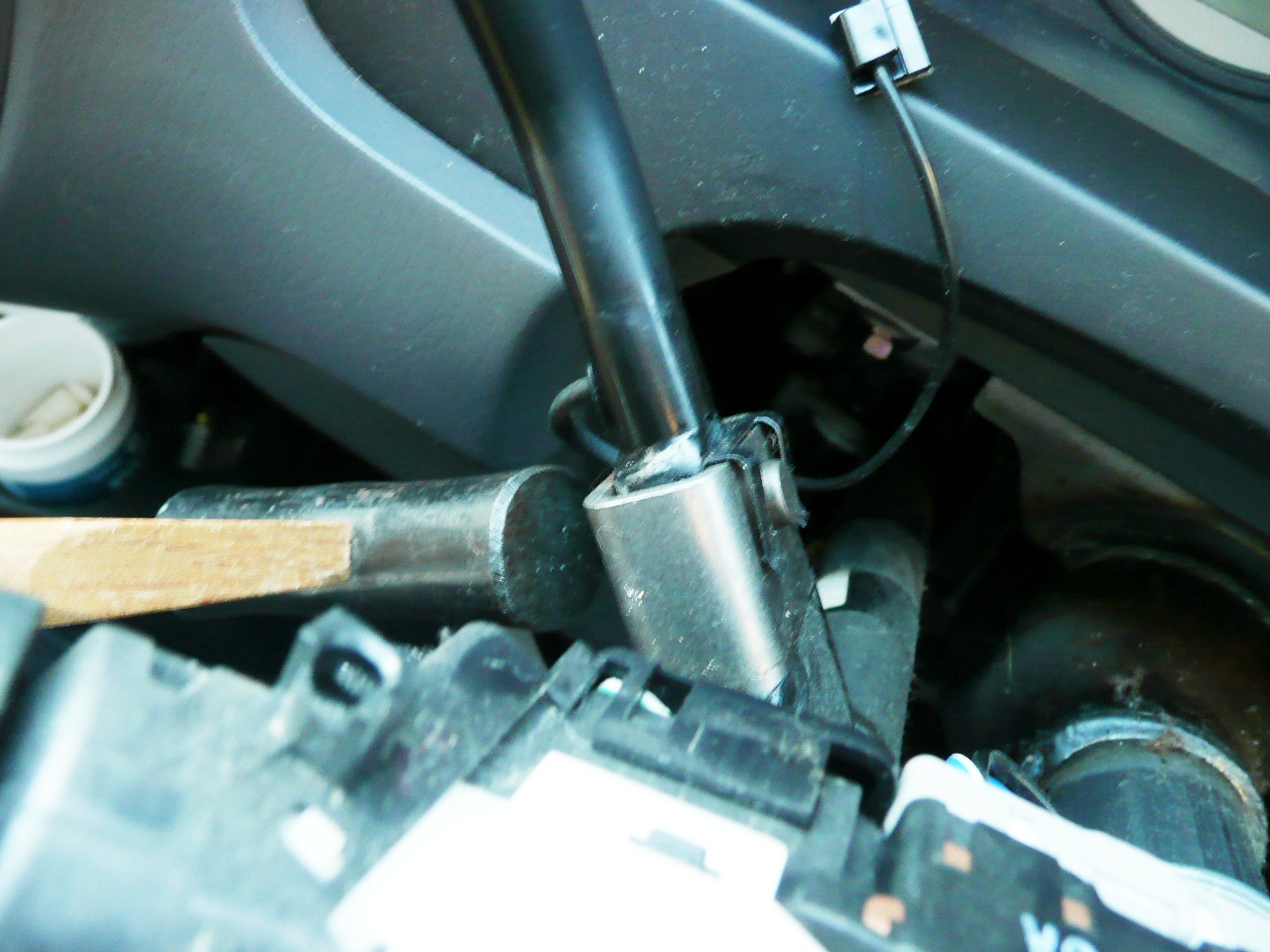

下側から、ハンマーでたたきます。

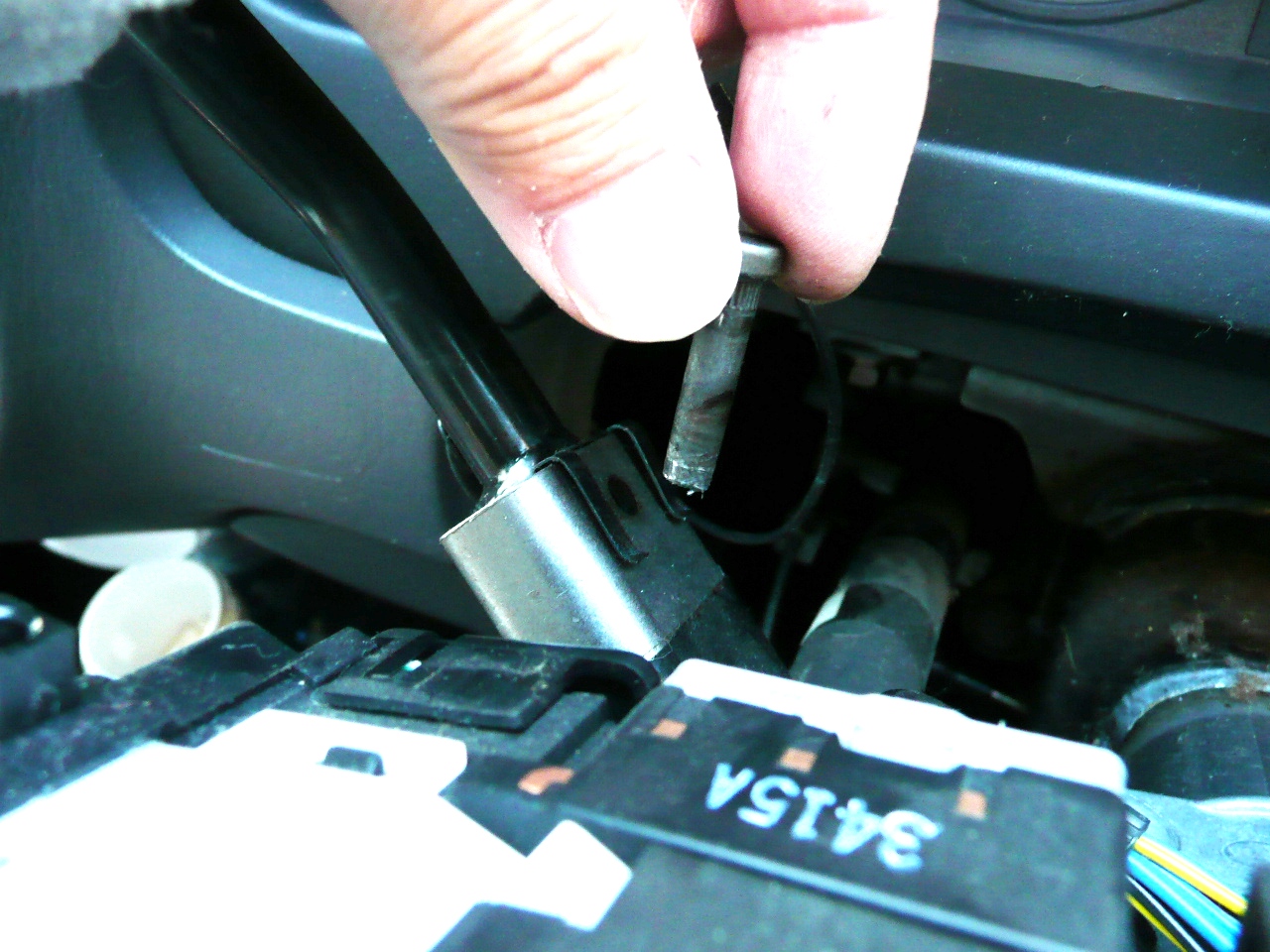

上側から、ピンの頭をぐりぐりと引っ張り上げます。

下側から、プッシュナットをぐりぐりと外します。
プッシュナットは新しい物を使用するので、割れても構わないのですが、丁寧に外すと壊れずに外れました。

ピンを外したところ。


取り付け部分は、こんな感じ。
ピッタリ同じ寸法になっているので一安心です。

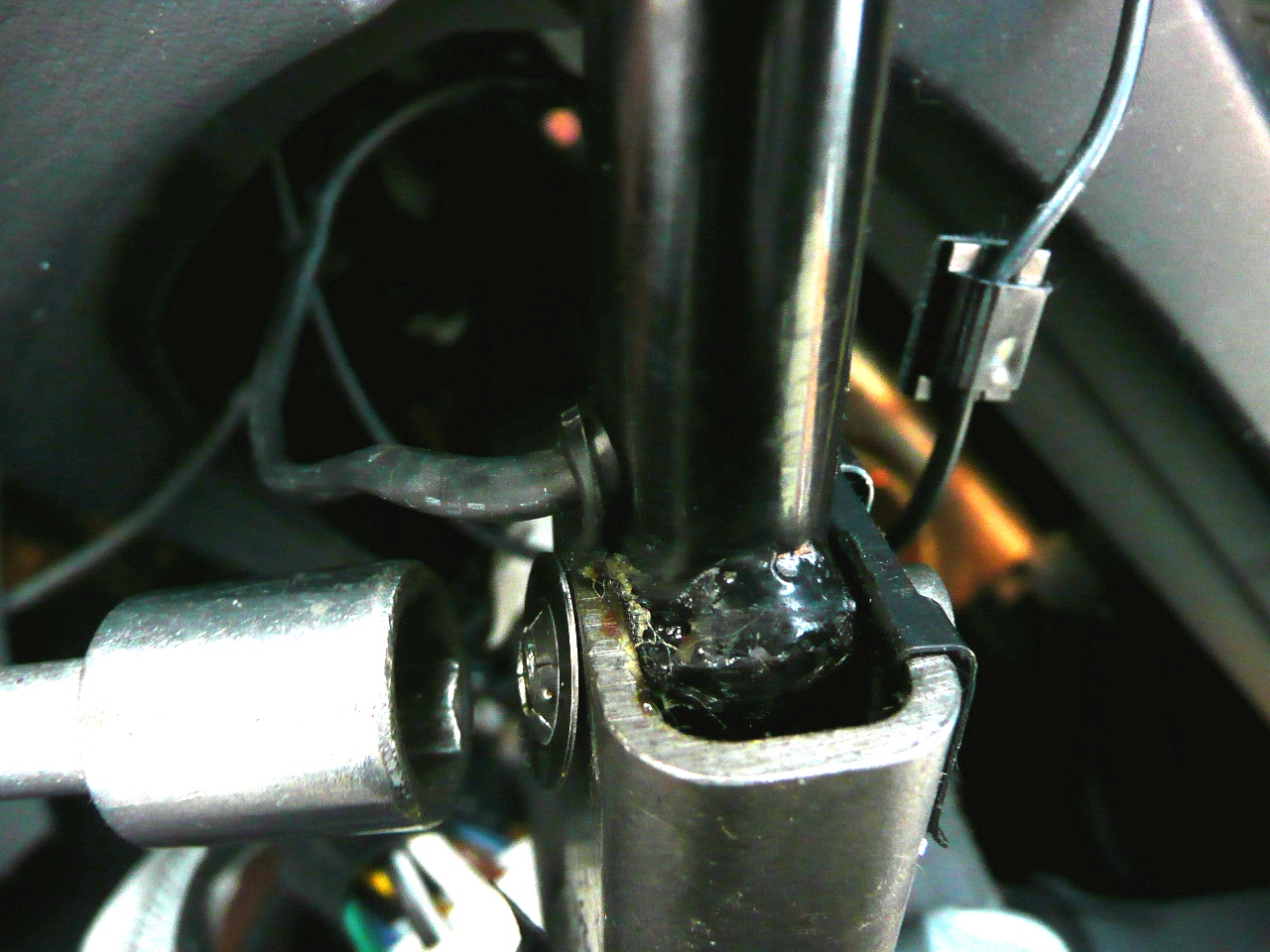

新しいプッシュナットを、六角ナット外しの外周部分を利用して、押してはめていきます。
軽くハンマーでたたくだけで簡単に入りました。

パーキング位置の様子。

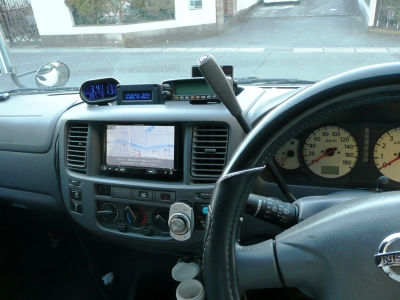

ドライブ位置の様子。
計画通り、ナビ画面と被ることもなく、快適になりました。

配線は、オーバードライブの切り替えスイッチがあるため、コードを直接半田接合しました。
もし、このブログを見て、自分でもやってみようと思った方は、くれぐれも自己責任でよろしくお願いします。
