新しい7MHz用釣竿アンテナの実験 JM1FMG

  • 2015.12.31 Thursday
  • 10:49
2015-12-31 07.35.54.jpg
今日は大晦日。
1年の締めくくりにいろいろやりたいことが山積みなのですが、昨夜アンテナに関しての新しいアイデアを思いつきました。思いついてしまったものは仕方がないので、自宅からクルマで5分の山ノ神沼駐車場へやってきました。
時間は早朝6時30分。

まずは、コンパクト収納タイプの釣竿アンテナ(1)の取り付け方法についての考証です。


2015-12-31 07.35.31.jpg

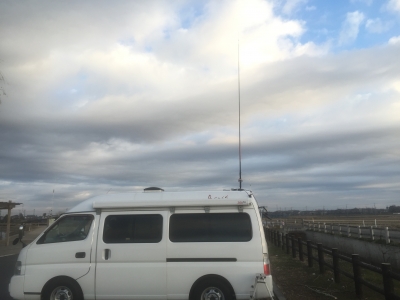

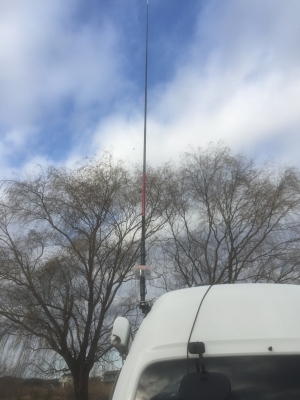

脚立を使って高さ2.3メートルのルーフにマグネット基台で取り付けてみます。

2015-12-31 07.38.33.jpg

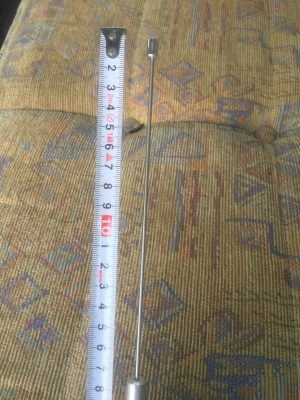

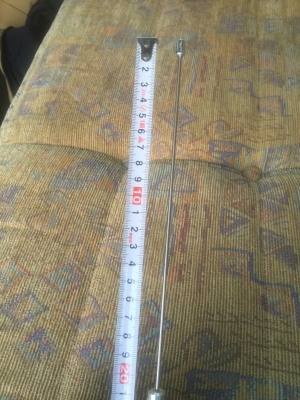

先端のステンレス棒は、170mmにセット。

2015-12-31 07.41.00.jpg

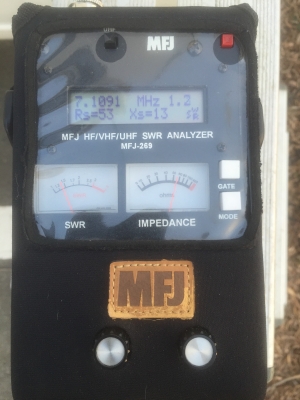

すると、ちょっと高めの 7.109MHz付近に同調しています。

2015-12-31 07.39.41.jpg
そこで、ステンレス棒を 210mmに伸ばして見ると……


2015-12-31 08.49.56.jpg

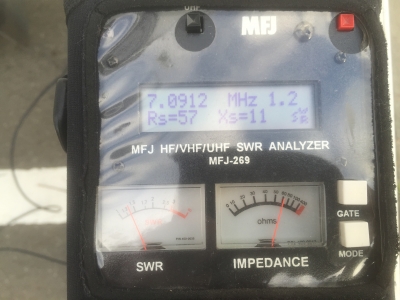

7.091MHz付近になりました。
ちょうど良い感じです。
先日の移動運用では、ステンレス棒を110mmに縮めても7.050MHz付近だったので、やはり取り付け方法によってかなり変化することが予想されます。そのあたりを比較実験してみます。

2015-12-31 08.50.09.jpg
まずは、ルーフに取り付けたマグネット基台から……

2015-12-31 08.52.17.jpg
先日の移動運用と同じ、助手席側のハッチバックの基台に付け替えてみます。すると……

2015-12-31 08.55.58.jpg

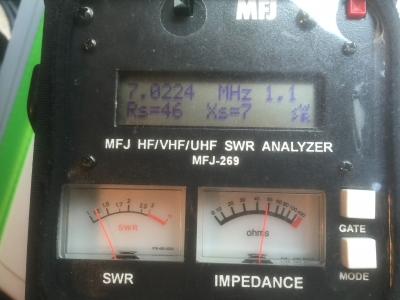

予想通り、同調点が7.022MHz付近まで下がりました。

マグネット基台→ハッチバックの移動により同調周波数が
7.091MHz→7.022MHzと変化です。

結論 ハッチバックへの取付はボディーの干渉により、同調周波数が70kHzぐらい下に引っ張られる。


2015-12-31 08.58.31.jpg

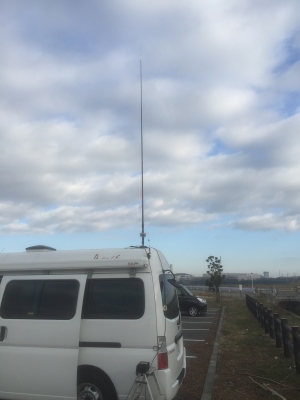

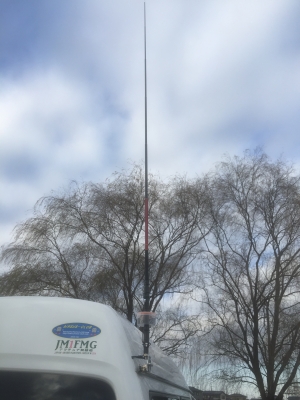

続いて、明らかにボディーの干渉があって避けてきた、ルーフレール基台に取り付けてみます。
画像でみてわかるように、コイル部が完全にルーフ面よりも下に潜っている位置になっています。

2015-12-31 09.00.01.jpg

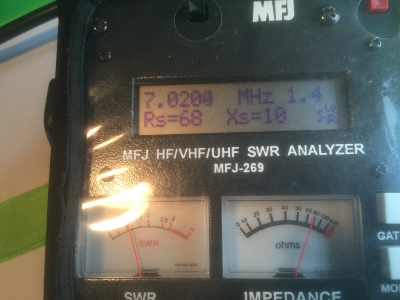

すると、7.020MHzで同調しています。

ハッチバックへの取り付けと比較すると、それほど違いはありません。

つまり、どちらもクルマのボディーによる干渉があって、その程度にそれほどの差はない。
ハッチバックの上の方に頑張って取り付けても、影響は避けられないということ。
ハイルーフ車のユーザーの宿命ということでしょうか。

さて、ここからは、昨夜思いついてしまったアイデアについての実験です。
2015-12-31 09.03.05.jpg

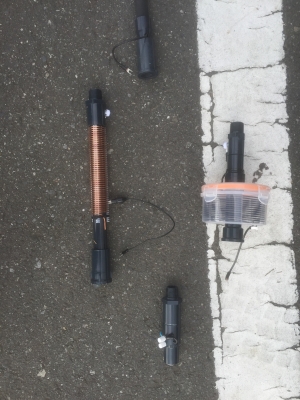

φ1.6mmの銅線(導線ではない)を水道管に直接巻いたコイルに交換します。

2015-12-31 09.04.51.jpg

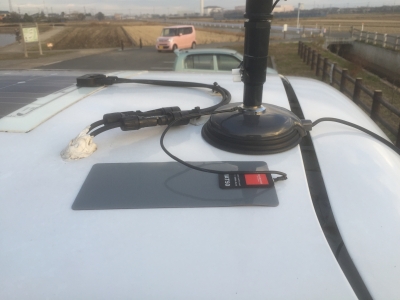

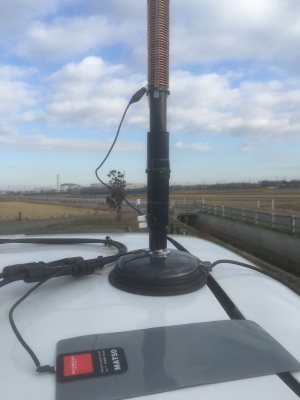

クルマのボディーに干渉しない、マグネット基台に取り付けてみます。
7MHz用に調整した給電部のコンデンサは外しています。

2015-12-31 09.06.50.jpg

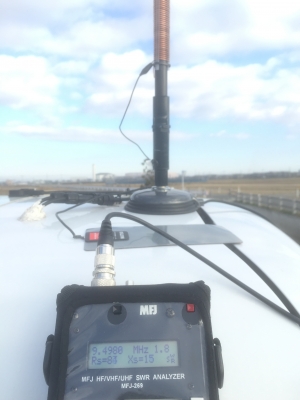

ミノムシクリップをコイルの下に取り付けたときに、9.480MHz付近に同調。

2015-12-31 09.07.52.jpg

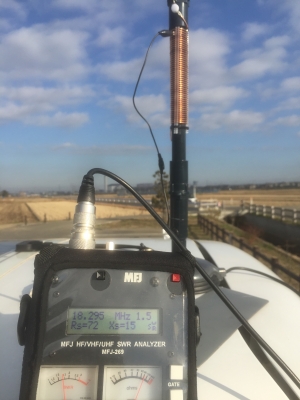

ちょっと上に付け替えてみると、18MHz帯に同調。

2015-12-31 09.11.44.jpg

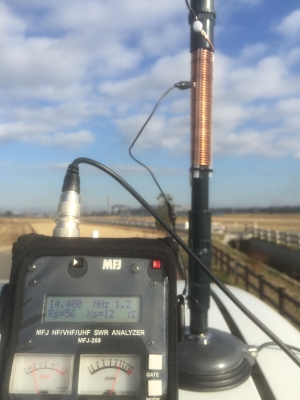

14MHz帯はこのぐらいの位置。

2015-12-31 09.13.37.jpg
18MHz帯は、コイル2〜3巻ぐらいの所で同調していました。

コイルがせっかくベース付近になるのだから、この部分で調整できたら楽だよなぁ……という発想で作ってみました。
コイルの巻き方とか銅線の細さなどを工夫していきたいと思います。
今後は、センターローディング式・ベースローディング式・多バンド対応式と3種類のアンテナを使い分けていこうと思います。

皆様、良いお年をお迎えください。
