7MHz用コンパクト収納タイプ釣竿アンテナ(1)の調整

  • 2015.12.27 Sunday
  • 17:17
2015-12-27 12.13.32.jpg

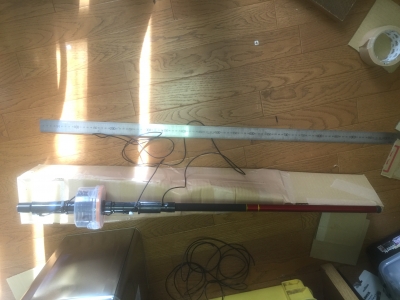

先日調整を終えた、コンパクトタイプ釣竿アンテナの譲渡先がきまり、発送の準備が整いました。
そして新たに、試作品のコピー品、コンパクトタイプ釣竿アンテナの第1号も完成しました。

2015-12-27 15.24.43.jpg

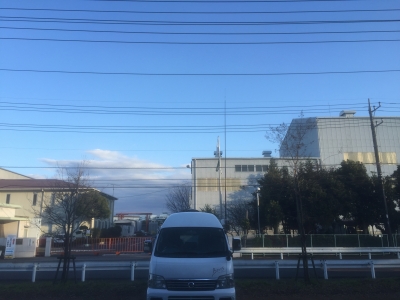

菖蒲沼公園の駐車場にやってきました。
こちらはLA−10,昭和沼の対象地でもあります。

2015-12-27 14.28.01.jpg

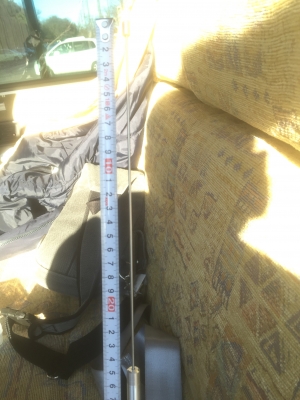

試作品と同様に先端のステンレス棒を250mmにセットして様子をみます。

2015-12-27 14.25.27.jpg

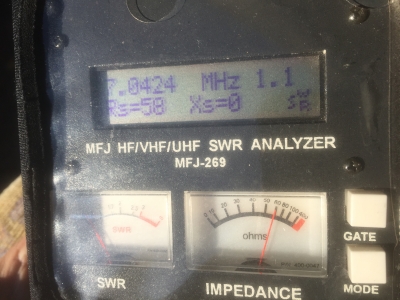

7.042MHz付近でSWRが最小の1.1となっています。

2015-12-27 14.28.55.jpg

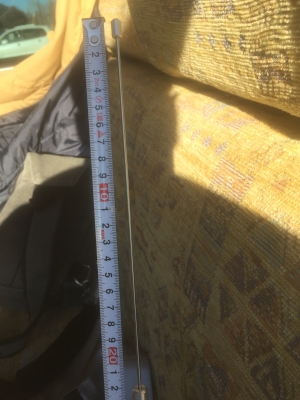

次に、220mmに縮めてみます。すると……

2015-12-27 14.30.59.jpg

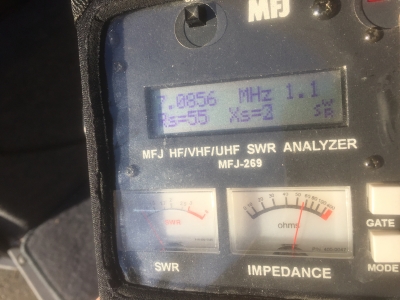

7.085MHz付近まで上がりました。
この状態で、SWR値が1.5以内の範囲を探ってみると……

2015-12-27 14.31.23.jpg

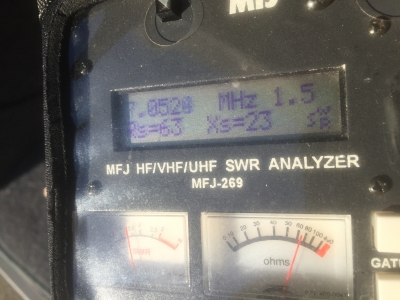

下は 7.052MHz付近から……

2015-12-27 14.31.11.jpg

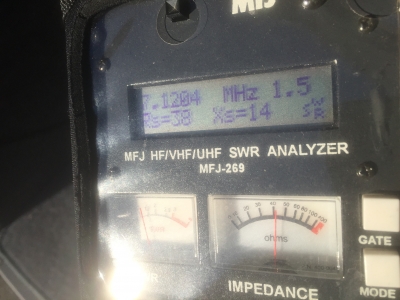

上は 7.120MHz付近まで良好でした。

この7MHz帯はコンディションが悪く、空電ノイズが59+10dBまで振れています。
電線の下という場所の関係もあると思います。
本日の運用は諦めて、ホームセンター巡りをして帰路につきました。
ホームセンター巡りはアマチュア無線と同レベルの私の趣味の1つです。
