7MHzベースローディング釣竿アンテナ 3.5m長コンパクト収納タイプの製作 その4

  • 2015.12.23 Wednesday
  • 23:55
2015-12-23 12.11.47.jpg

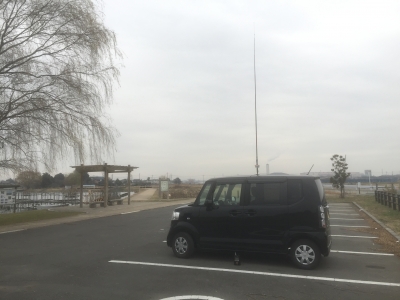

今日は家族のクルマを借りて、自宅のすぐそば、山ノ神沼の駐車場へ来ました。

2015-12-23 12.12.06.jpg

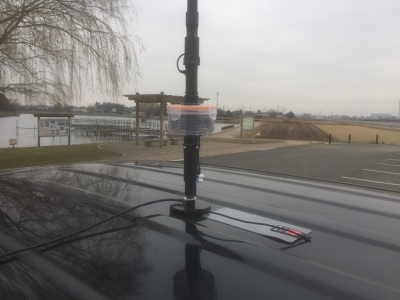

コンパクト収納タイプの釣竿アンテナのコンセプトの1つ「マグネット基台でお手軽移動運用」での様子を調べることが目的です。
あいにく大型アンテナ用のマグネット基台は所有していなく、小型のマグネット基台でチャレンジです。

軽自動車のルーフにマグネットアースをちょこんと乗っけてお手軽運用スタイルを強調します(^_^)

本日は風速1メートル程度の風が吹いていますが、このくらいの風ならば小型マグネット基台でも大丈夫そうです。

2015-12-23 12.13.13.jpg

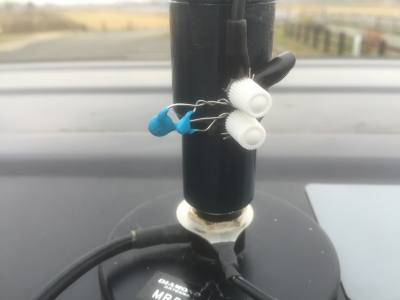

給電部の高耐圧セラミックコンデンサの様子。

2015-12-23 12.09.59.jpg

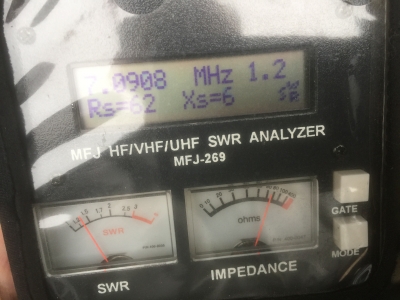

先端のステンレス棒を前日と同じ270mmに合わせて計測してみると、同調周波数はほとんど同じ7.090MHz付近です。
SWR値は少し良くなって1.2で、まあ、誤差の範囲内です。

2015-12-23 12.10.56.jpg

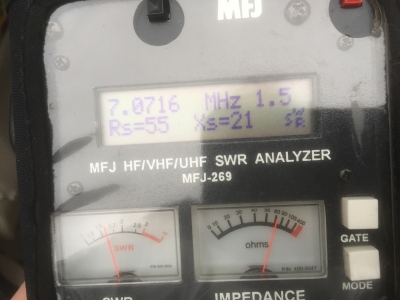

1.5以内範囲は、下が7.071MHz付近から……

2015-12-23 12.10.40.jpg

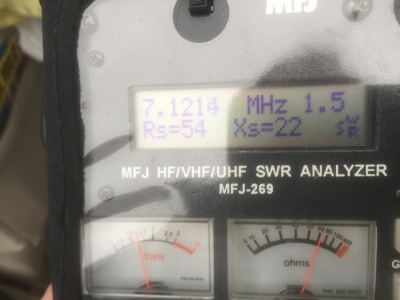

上が7.121MHz付近まで。

2015-12-23 12.15.51.jpg

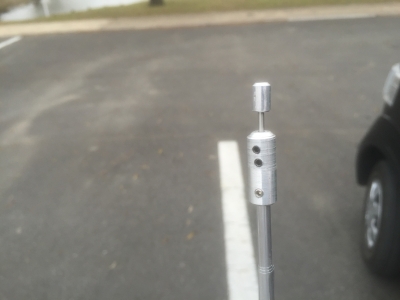

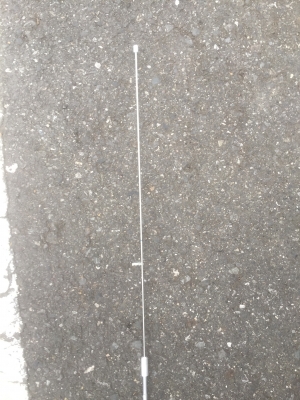

先端のステンレス棒を最短にセットしてみます。

2015-12-23 12.17.09.jpg

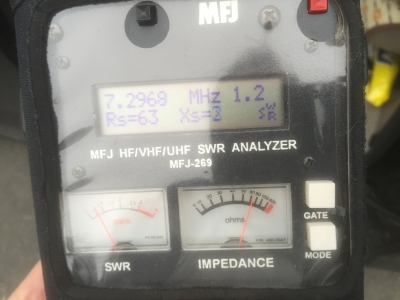

すると、同調周波数は7.296MHz付近まで上がりました。

2015-12-23 12.18.38.jpg
今度は、最も伸ばしてみます。

2015-12-23 12.19.51.jpg

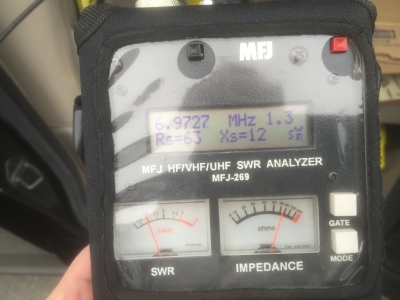

すると、6.972MHz付近まで下がりました。
ほぼ想定通りの数値となりましたので、これで今回のアンテナの設計は一段落となります。

このブログをご覧になっている方で、近々移動運用を計画されている方がいらっしゃいましたら次の条件でお譲りします。
・一ヶ月以内を目安に運用の様子をメールにてレポートいただく。
・運用時の様子の写真をメールに添付していただく。(写真は一部加工してブログやHPに掲載します)
・送料と材料費を負担いただく。
気になる方はJARLドットコム経由でメールください。
 JM1FMG
   譲渡先が決まりました。ご協力に感謝です(^_^)

2015-12-23 15.11.26.jpg
午後は、アイドルグループ嵐のコンサートへ。
いつものアイガーデンパーキングに駐車しました。
競馬の場外馬券の客とコンサートの客とで満車状態でしたが、なんとか滑り込みセーフでした。

2015-12-23 15.12.24.jpg
駐車料金は上限が1750円なので、比較的良心的な設定です。

2015-12-23 15.25.42.jpg
2015-12-23 16.11.58.jpg
2015-12-23 17.23.54.jpg
2015-12-23 17.24.53.jpg
帰りは首都高速の入口がわからなくて30分くらいウロウロしてしまいました。
雨天でしかも夜間の慣れない道は大変です。
