7MHzベースローディング釣竿アンテナ 3.5m長コンパクト収納タイプの製作 その3

  • 2015.12.22 Tuesday
  • 21:53
2015-12-22 17.19.28.jpg

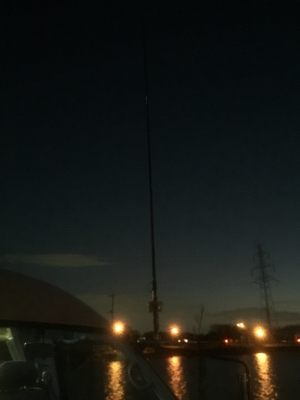

今日は仕事帰りに、柴山沼までやってきました。
前回の実験から延長コイルの巻数を半巻分伸ばしての再挑戦です。

2015-12-22 18.07.42.jpg

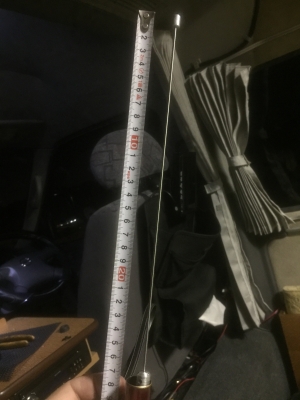

先端のステンレス棒を270mmにセットしました。

2015-12-22 17.28.30.jpg

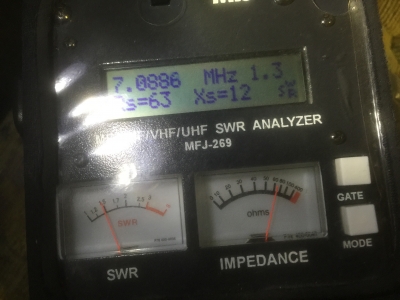

見事に7.088MHz付近に同調しています。
SWR値は1.3
給電部には前回同様、470+220pFのコンデンサを挿入しています。

2015-12-22 17.31.26.jpg

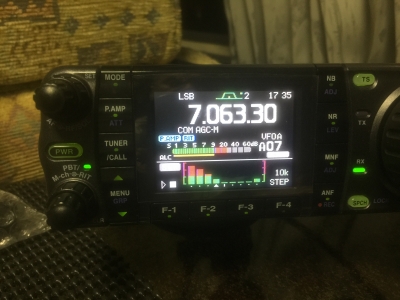

IC−7000MのSWRグラフでは、下は7.063MHz付近から……


2015-12-22 17.32.00.jpg

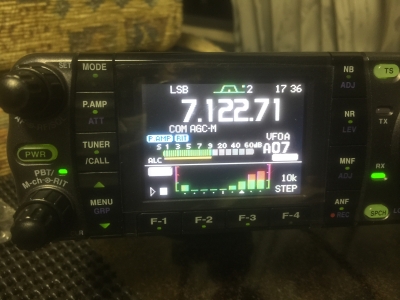

上は 7.122MHz付近まで良好です。

ステンレス棒の長さが270mmのため、余裕で7MHz帯全体を調整によりカバーできることになります。
余裕幅は、−250mm/+110mm
250mm短くすれば、多少の車体による干渉があって同調点が低くなってもなんとかカバーできるような気がします。

2015-12-22 17.59.00.jpg

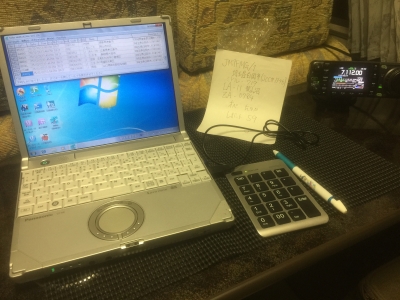

7MHz帯をワッチしてみると、徐々に国内局の声がフェードアウトしていく様子がわかりました。
近距離は完全にスキップ状態で、九州地方の局の電波が強力です。

17時30分にCQを出し始めて、その5分後に岡山市の局から応答がありました。それからは刻々とコンディションが変化していき、最後の山口県の局との交信の途中で完全にフェードアウト。スリリングな交信を楽しめました。

4エリア  4局
6エリア  2局
合計    6局と交信が成立しました。

運用終了は17時55分。

各局ありがとうございました。
