E25キャラバン キャンピングカー ブロス カーナビ(AVIC-RZ09)の取付 その3

  • 2015.07.21 Tuesday
  • 21:32

さて、楽ナビの取り付け作業も今回で3回目となります。

楽ナビにはGPSアンテナからの情報の他、車速信号を取る必要があります。

でも、1週間の間、車速信号を接続しないで試してみたところ、位置情報もほとんど誤差無く動作していましたので、どうしても作業が難しかったり、面倒だったりする方は付けないでも良いのかも(-_-)

さて、E25キャラバンの車速信号ですが、メーターパネルの裏から取ったり、座席下のコンピュータから取ったりといういくつかの情報が手に入りました。

でも、パネル裏には車速パルスの配線は来ているものの、肝心のコードが接続されていないので専用の配線コードが必要だとか…

そこで、シートを外してコンピュータから取ることにします。

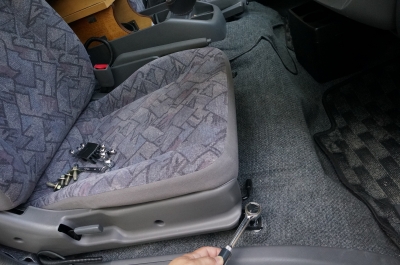

シートは4つのナットを外せばカンタンに取り外せます。
結構堅い。

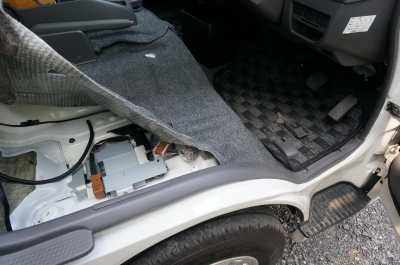

で、カーペットをめくると、コンピュータが現れます。

こちらがコンピュータ。

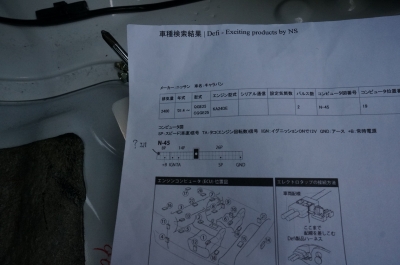

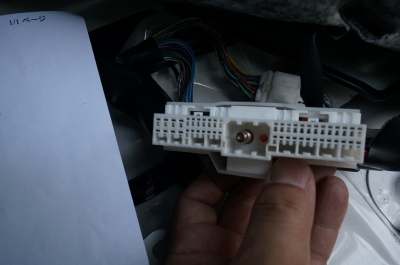

こちらのコネクタの形状とぴったり照合しました。
で、肝心の車速信号は…

目をこらして見てみると、なんということでしょう。
車速信号の部分が見事に抜けています。
ここも専用の配線コードが必要だったのか!

というわけで、シートを元に戻して、この日は作業終了。

後日……

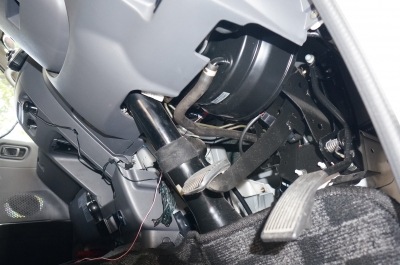

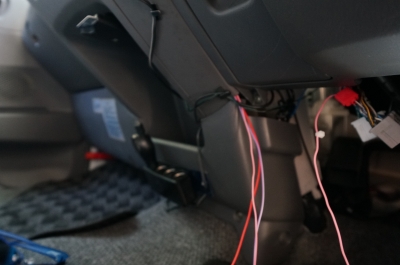

運転席下の、メータ関係の回路につながっている灰色と白いコネクタから車速信号とバック信号が取ることができるという情報をもとに、作業再開です。

カメラでコネクタの場所を撮りたかったのだけれど、暗くて狭くてとうとう撮れませんでした。

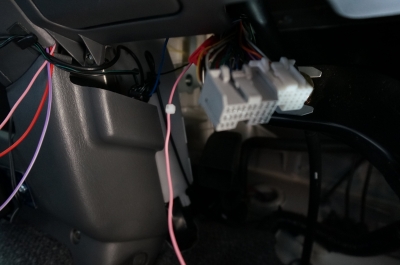

こちらが灰色のコネクタ。奥には白いコネクタ。

車速信号もバック信号も灰色のコネクタにあります。
車速は茶色に白のラインが入っているコード、バック信号は白色に緑のライン。

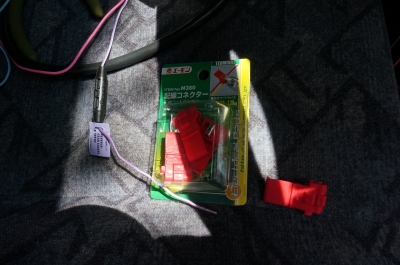

どちらも、こちらのコネクタで分岐させます。
プロの人やこだわりの強い素人の方々はあまり使いたがらないようですが、30年来このコネクタにお世話になっていて不具合は経験したことはないので、私のお気に入りアイテムの1つです(^_^)

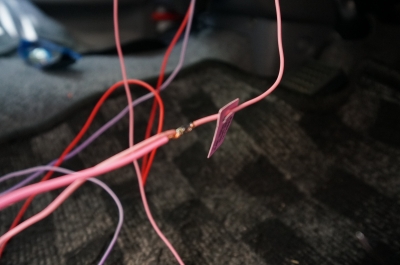

車速パルスの配線は、燃費計にも使う予定のため、ハンダ接合で分岐しました。

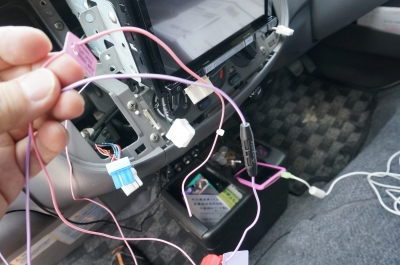

楽ナビで接続チェックをして、作業完了です。

なお、ナビの説明書には、車速に合わせてバルス数が表示され、ピッという音がなる云々が記載されていましたが、ピッではなくて木魚のようなボク……ボク……という音でした(-_-) うまく接続されていないのかと疑ってしまった。

また、速度に合わせてパルス数が…、とあるけれど、時速40キロ以内では「1」それを超えると「2」60キロで「3」という数値でした。どうやら、相対的な数値が表示されているようで、これが正常でした。

学習値の画面では、パルス数がどんどん加算されている様子が分かりました。一安心です。

あとは、テレビ用のフィルムアンテナと、ハンズフリー用のマイクの設置をして、カーナビの取付は完了です。

ちょっとずつ、日を変えて作業していくと、少しずつ機能が追加されていくような気分が味わえて楽しいです(^_^)

みなさんも、カーナビを買ったら、じっくり取付を楽しんでください。
