E25キャラバン キャンピングカー ブロス のサブバッテリーツイン化&インバーターの取付

  • 2015.07.11 Saturday
  • 22:55
今年初めての真夏日です。

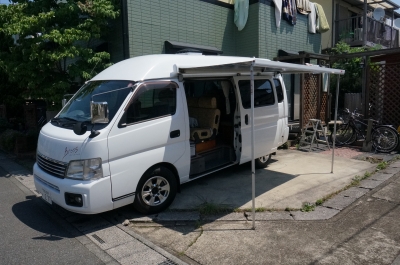

こんな時ぐらいしか使う機会のないサイドオーニングですので、使ってみます。

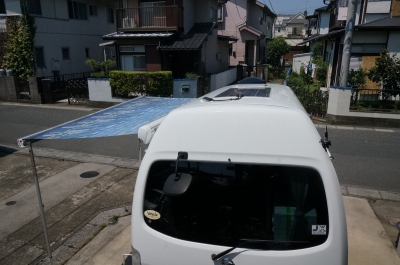

ルーフに取り付けてもらったソーラーパネルも順調に稼働中です。

購入元のフジカーズジャパンさんによると、キャラバンのハイルーフは丸くなっているので普通のソーラーパネルが取り付けられなかったとのこと。結果的に、定価で購入すると結構な値段のシート状のソーラーパネルが載っています。

さて、それでは改造に移ります。
今回は、こちら……

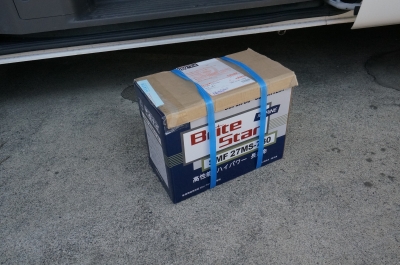

追加のサブバッテリーが届きました。
これを取り付けるのと……

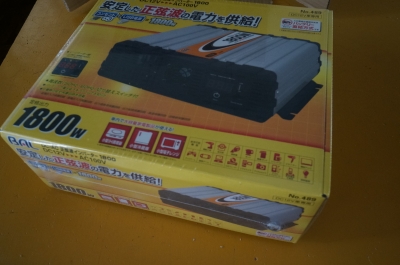

こちらのインバーターを取り付けるのを同時に行います。

なお、こちらのインバーターですが、購入元のAmazonのページでは周波数が55Hzで50Hzと60Hzの機器の両方に対応するという記載がありましたが、届いた品は……

50/60Hzの切り替えスイッチが付いていました。

改良されたのかな?
ちょっと得した気分になりました(^_^)

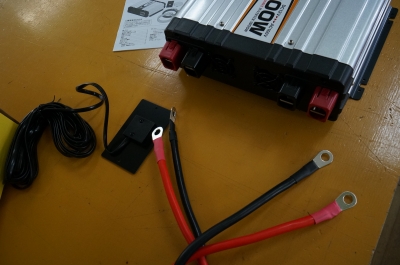

付属品は、バッテリーへの接続コード2組と、リモコン。

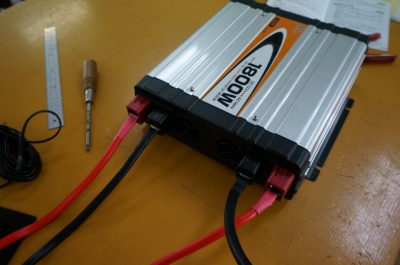

コードはこんな感じに接続して、バッテリーに接続します。
コード1組では高電流に耐えられないため、2本一組とする仕様のようです。

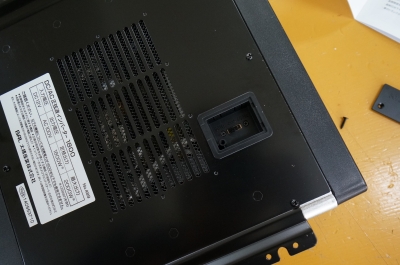

ON−OFF用のリモコンは、φ50mmの穴を空ければ壁にフラットに取り付けられる仕様。
または、スペーサーをかませて、壁面にネジで取り付けるか。
あとで検討します。

サブバッテリーの場所は、サードシート左側のこちらの座面。

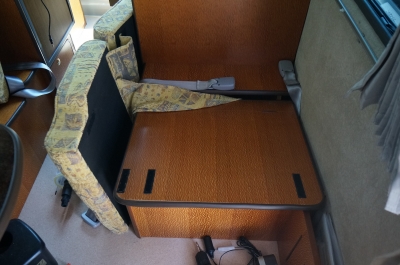

マットをこんな感じにすると作業がしやすいです。

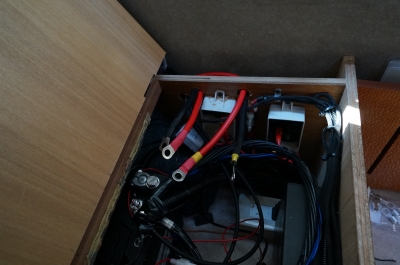

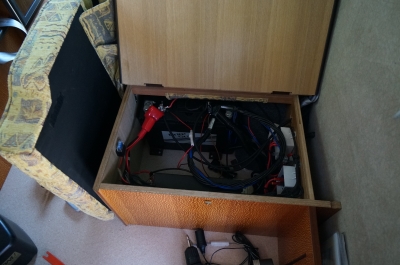

パカッとひらくとこんな感じ。

続いて、サブバッテリーのツイン化をするためのケーブルを作ります。

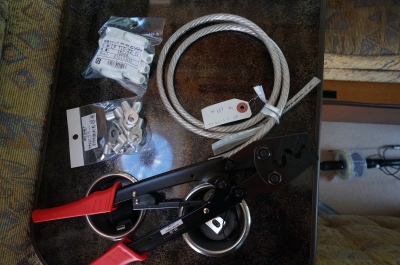

22sqのケーブルと、金具類。

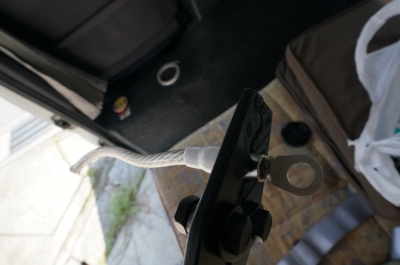

金具をかしめます。

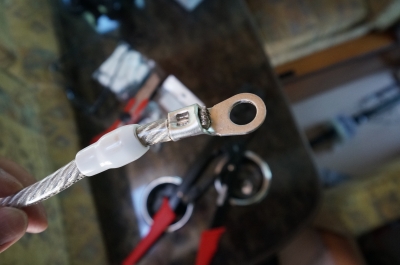

こんな感じになります。

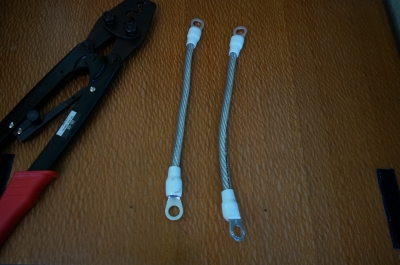

ケーブルの完成です。

なお、本来は非常に高価な圧着工具ですが、最近では非常に安いものが出回るようになりました。
Amazonで2780円で購入。ホビー用としては充分に使えます。
ホームセンターで売っているプロ用は1万円以上しますから素人には買えません。

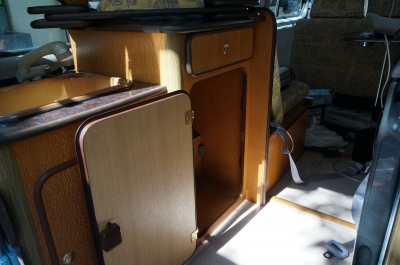

一方、インバーターの取付場所ですが、検討した結果、こちらの中に決まりました。

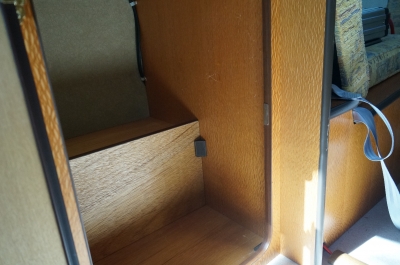

中はタイヤハウスの関係で、こんな感じになっています。

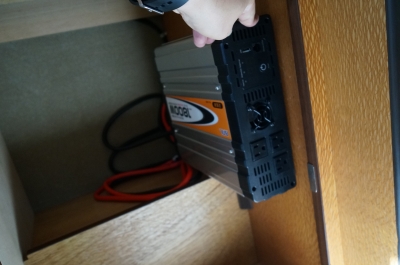

こちらの壁面に取り付けます。

ケーブルはどうするかというと……

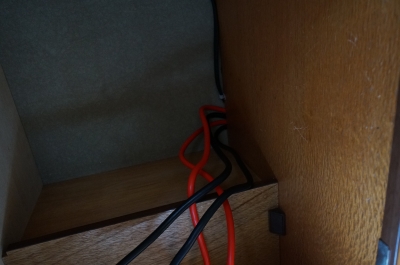

こんな感じに、内装材とのすき間を利用してサブバッテリーの方に引き回します。


そして、ドリルで穴を空けた部分から、こんな感じにサブバッテリーへ持ってきます。

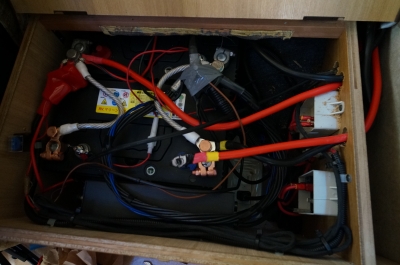

その後、バッテリーをツイン化して、あれこれと苦労しながらもこんな感じにとりあえず接続しました。
バッテリー付近がこんなにごちゃごちゃしていてはメンテナンスもままならないので、あとでキチンとやり直します。
が…、今日は熱中症の危険もあったので作業はここまでです。

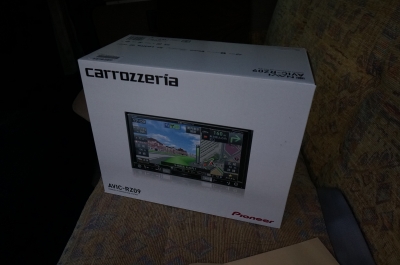

途中で、価格ドットコムを通して購入したカーナビを熊谷市まで引き取りに行ったりして、朝から夕方までドタバタ動き回った1日でした。


明日はこちらのナビを取り付ける予定です。
