E25キャラバン キャンピングカー ブロス にAVモニター(電流・電圧計)を取り付けました。

  • 2015.07.10 Friday
  • 22:08
キャンピングカーには必須(と私は思っている)のAVモニターを取り付けます。

これがないと、サブバッテリーの管理が思うようにできませんので、不安なのです(>_<)

2015-07-07 21.02.29.jpg

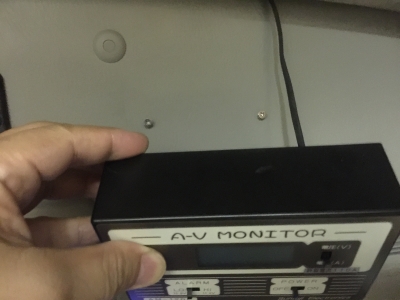

AVモニター本体は、タッピングネジを2本取り付けて……

2015-07-07 21.02.13.jpg

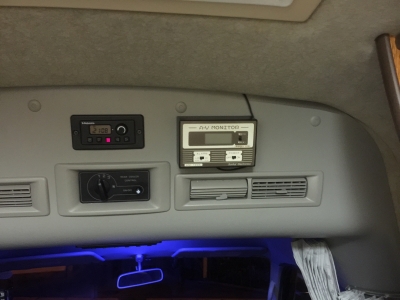

この位置に取り付けます。
コードは、ルーフの内装材とのすき間を使って、目立たないように左側に持っていきます。
内装材のつなぎ目部分にちょうどコードが隠せるスペースがありました。
このルートを通って、サードシート座面のサブバッテリーへと向かいます。

2015-07-07 21.04.11.jpg

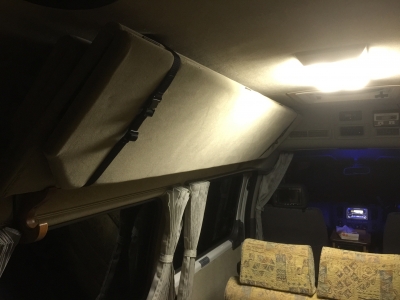

普段は、このように二段ベッド用のマットがあるところです。

2015-07-05 21.20.11.jpg

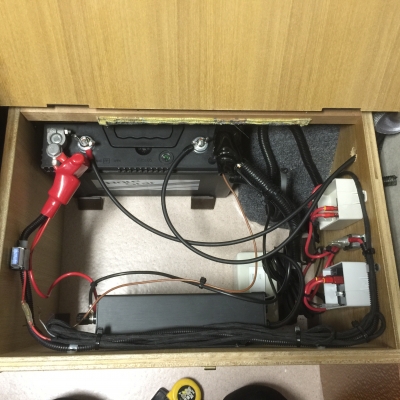

配線前の様子。

2015-07-07 21.23.03.jpg

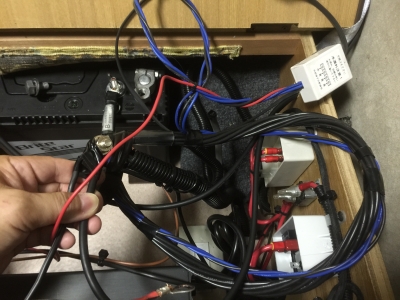

配線後の様子。
バッテリーのマイナス側に接続しているコードをすべて外して、その間にAVモニター用のコードを挿入します。
入口と出口の微妙な電圧差から電流を計測する仕組みです。

2015-07-07 21.29.09.jpg

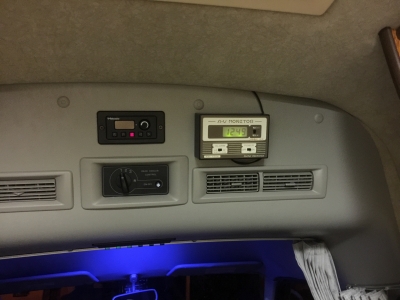

無事に電圧と電流値が表示されていることを確認し、作業終了です。
