ベランダ壁面にアンテナローテーターを取り付けました。

  • 2013.12.23 Monday
  • 21:29
我が家は旭化成のスクラムハウスという、木造住宅です。
2階建て家の上に、70センチの柱を延長させて、3階をつくるという、
言わば2.4階建てという特殊な構造なのです。

その3階のベランダに、ルーフタワーと同等の機能を果たすものを作ろうというのが今回の計画です。
地上から見上げるとこんな感じに見えますね。

で、こちらがベランダ部分のアップ。
左に見えるのはテレビアンテナ。
右に見えるのは作業用に置いてある脚立です。

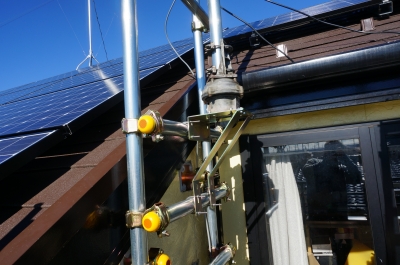

こちらがローテーターですね。
ローテーターは、オークションで買いました。
分解して、グリスアップをしたりして、当分はこれでいけそうです。
ローテーターの台は、ロケット無線で販売している製品です。
U字ブラケットが単管パイプには適合しなかったのでホームセンターで購入したものと交換しています。
穴はそのまま無加工で取り付けられました。

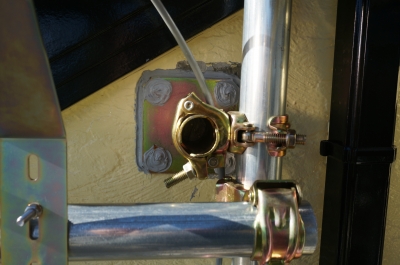

壁面には、足場用のこれを使用。
本来の使い方ではありませんが、4カ所の穴を使って壁面を貫くようにネジ止めしています。
壁面の裏側は収納スペースなので、2×4材で補強しています。

足場用の単管パイプをこんな感じにハシゴ状に組んでいます。

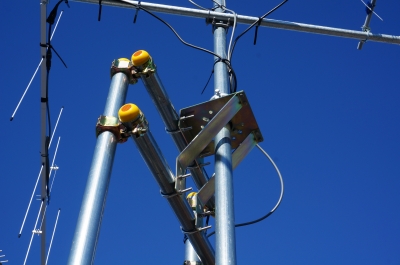

ローテーター台の上には、こちらも同じ台を使ってマストベアリングを取り付けてあります。
ローテーター台とマストベアリングの台の間はおよそ70センチぐらいですね。
もちろん、この間隔はいつでも変更可能です。
ネジを緩めて、するするっと上下に移動もできます。

現在のところ、3メートルの単管パイプに144MHzと430MHzの自作八木アンテナ、天辺にはコメットの短縮V型ダイポール(7〜50MHz)が取り付けてあります。
