キャンピングカーの屋根にソーラーパネルを載せました。

  • 2013.07.29 Monday
  • 23:17
 久しぶりの、キャンピングカーのDIYを紹介します。

今回は、ソーラーパネルの設置です。

我が家のキャンピングカー グランドテディのルーフにはマックスファンが付いている
関係で、ソーラーパネルは横長に設置することになります。

ところが、車体幅は1900mmあるのに対して、ルーフの平面の幅が意外と短くて、
通常の長さ1210mmのソーラーパネルが載りません。

そこで、当初は60Wタイプで我慢するかと考えていましたが、ネットで丹念に検索して
いくと、ありました。ぴったりなのが。

ドイツQ-CELLS SE社シリコン使用★単結晶18Vソーラーパネル100W
気になるサイズは 1016×670×30mm
お値段は1万5千円。送料は2千円。

ちょっと送料が高いんじゃ…と思いましたが、他はすべて売り切れで、こちらで注文。

現在はこの店も在庫切れとなってしまいました。もしかして、日本国内で最後の1枚だった?



では、さっそく取付を始めましょう。

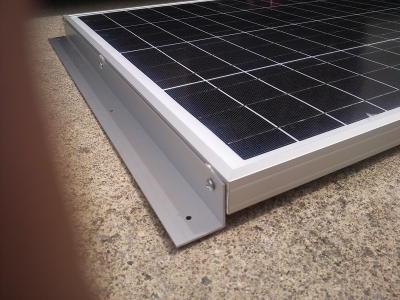

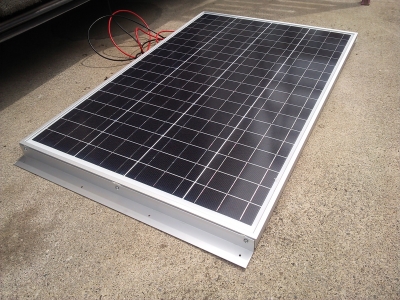

こちらが、日本国内で最後の1枚だった(本当かい?!)ソーラーパネル。
前日までの下準備で、L字のアルミチャンネルを取り付けてあります。
2013-06-22 09.35.58.jpg

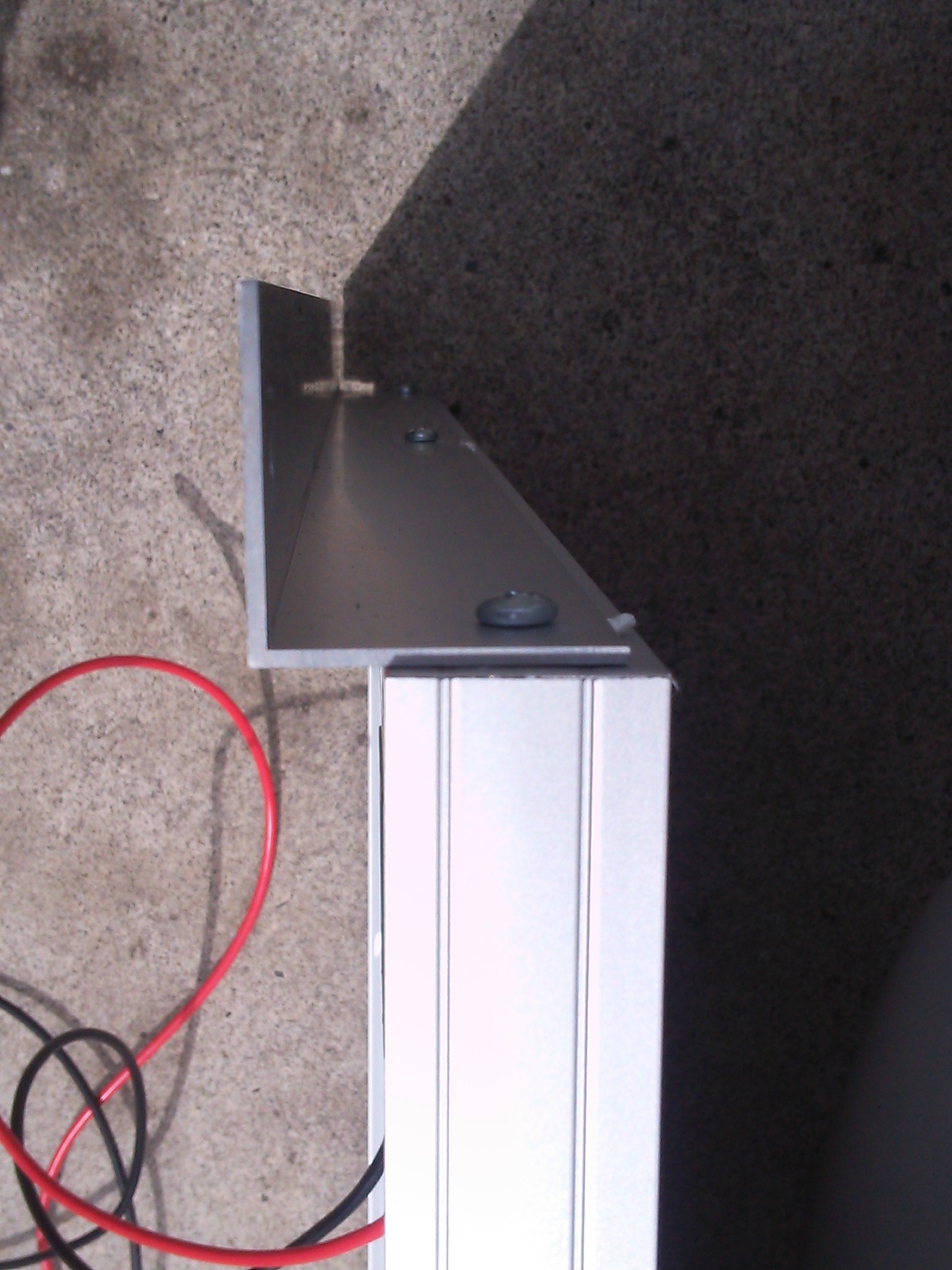

ルーフの形状で、10mmのすき間を下に作ってあります。
2013-06-22 09.36.04.jpg2013-06-22 09.37.00.jpg

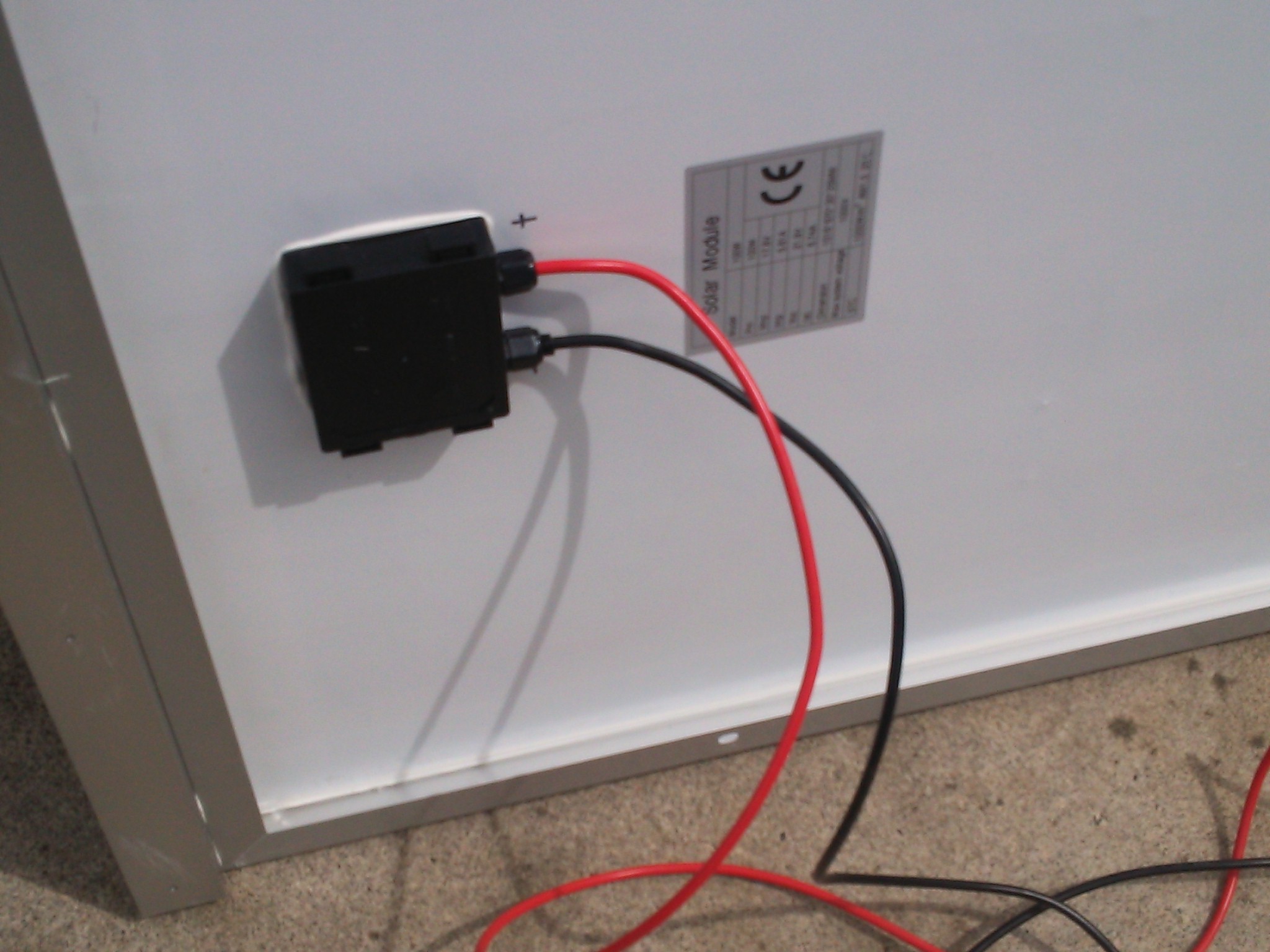

もともと付いていたケーブルは80センチ程度なので、接続端子の元から
5スケのケーブルに交換済みとなっています。こちらも前日までの作業。
2013-06-22 09.36.43.jpg

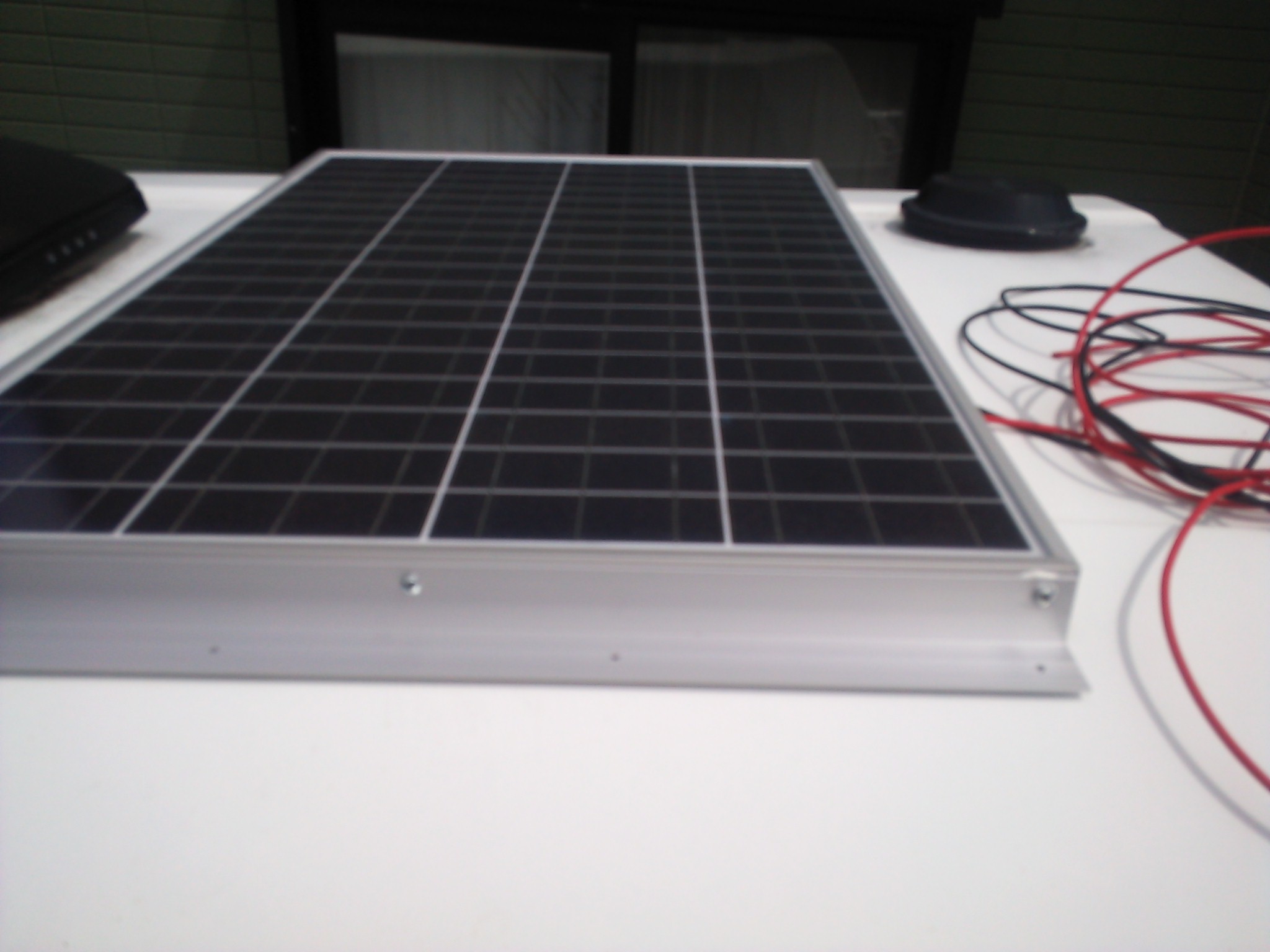

ソーラーパネルは8Kgなので、重量物ではないものの、クルマのボディーに当てると
確実にキズか付きます。
屋根にのせるためには脚立に登らねばならず、でもパネルで両手がふさがれていて…
一人でルーフにのせる作業が一番困難を極めましたが、何とかなるものです。
2013-06-22 09.41.05.jpg

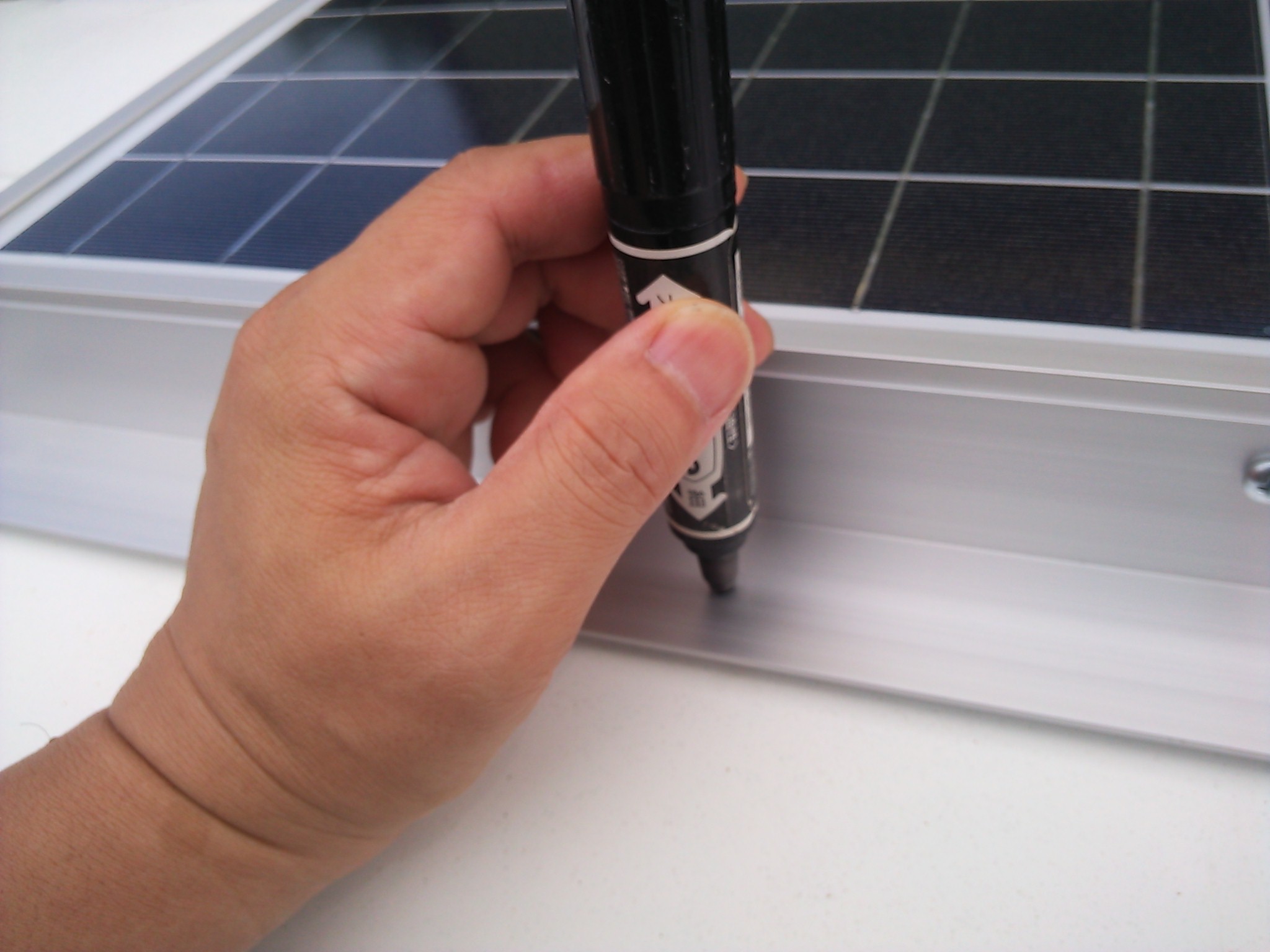

あらかじめ空けておいた穴の位置をルーフにけがきます。
2013-06-22 09.48.21.jpg

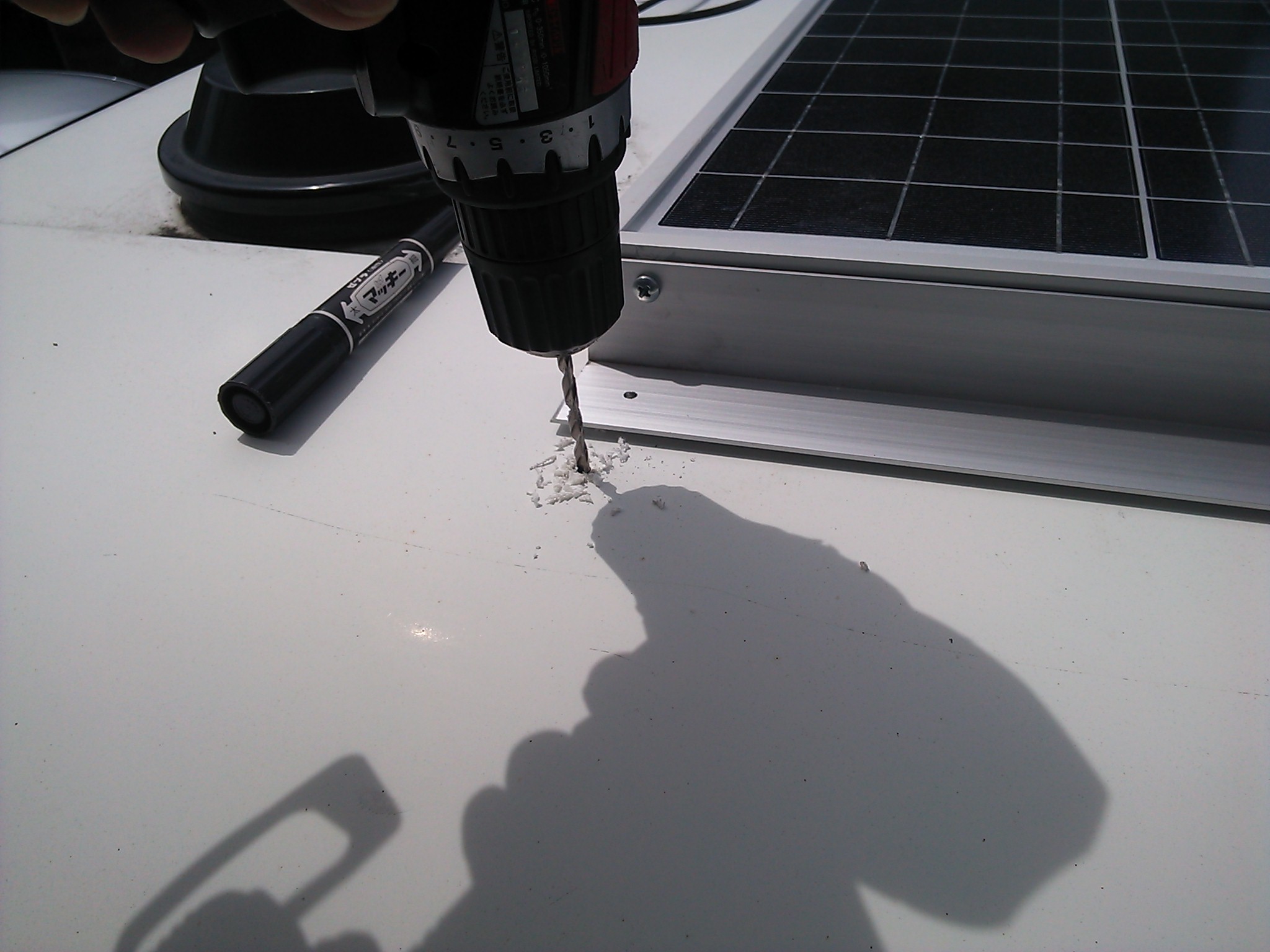

躊躇することなく、電動ドライバーで穴を空けます。
間違えたら埋めれば良いじゃん。そのぐらいの決断力が試されます。試練です。
2013-06-22 09.53.10.jpg

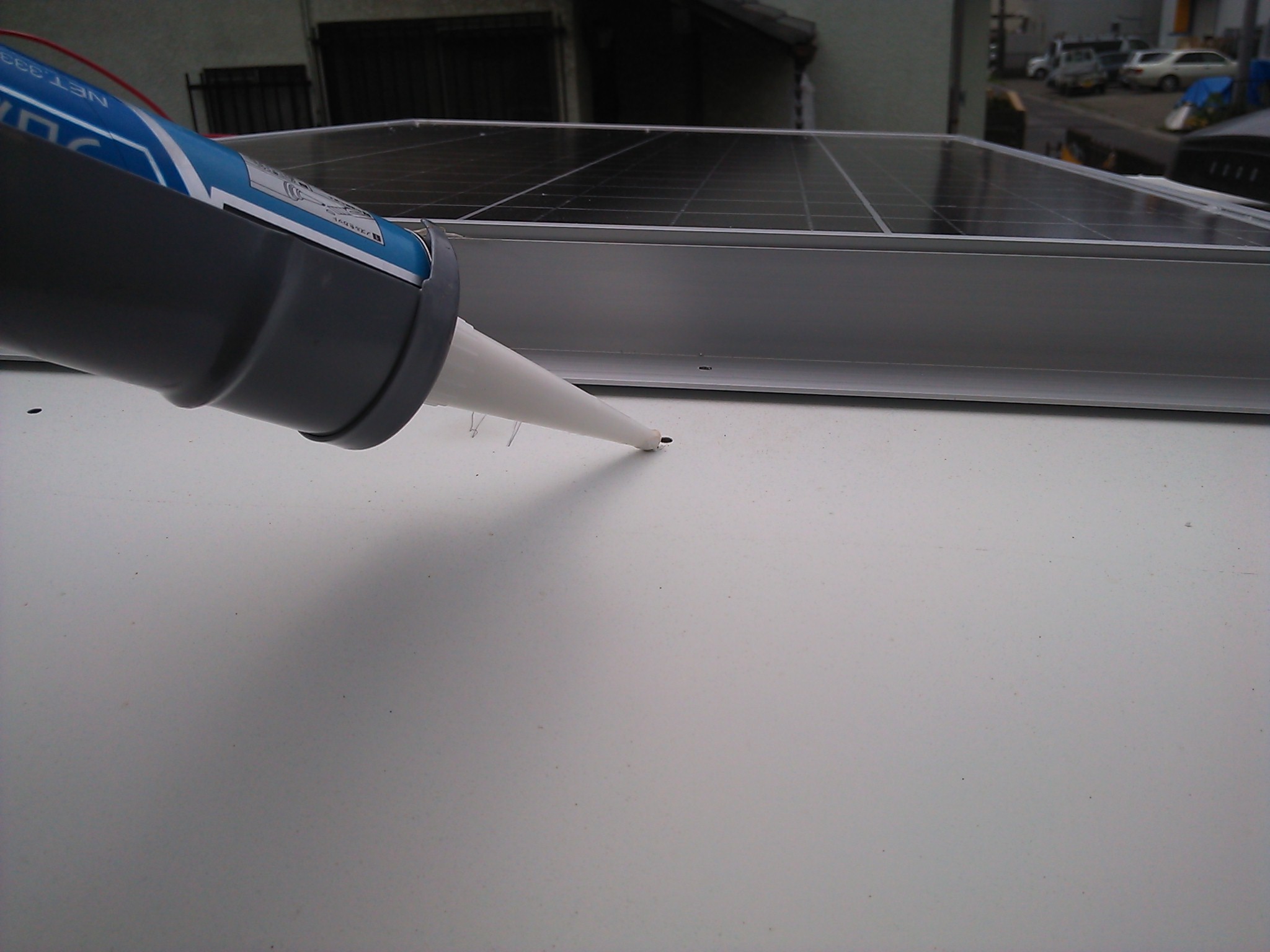

パネルを一時的にずらして、穴の周辺にシリコンを盛ります。
2013-06-22 10.00.12.jpg

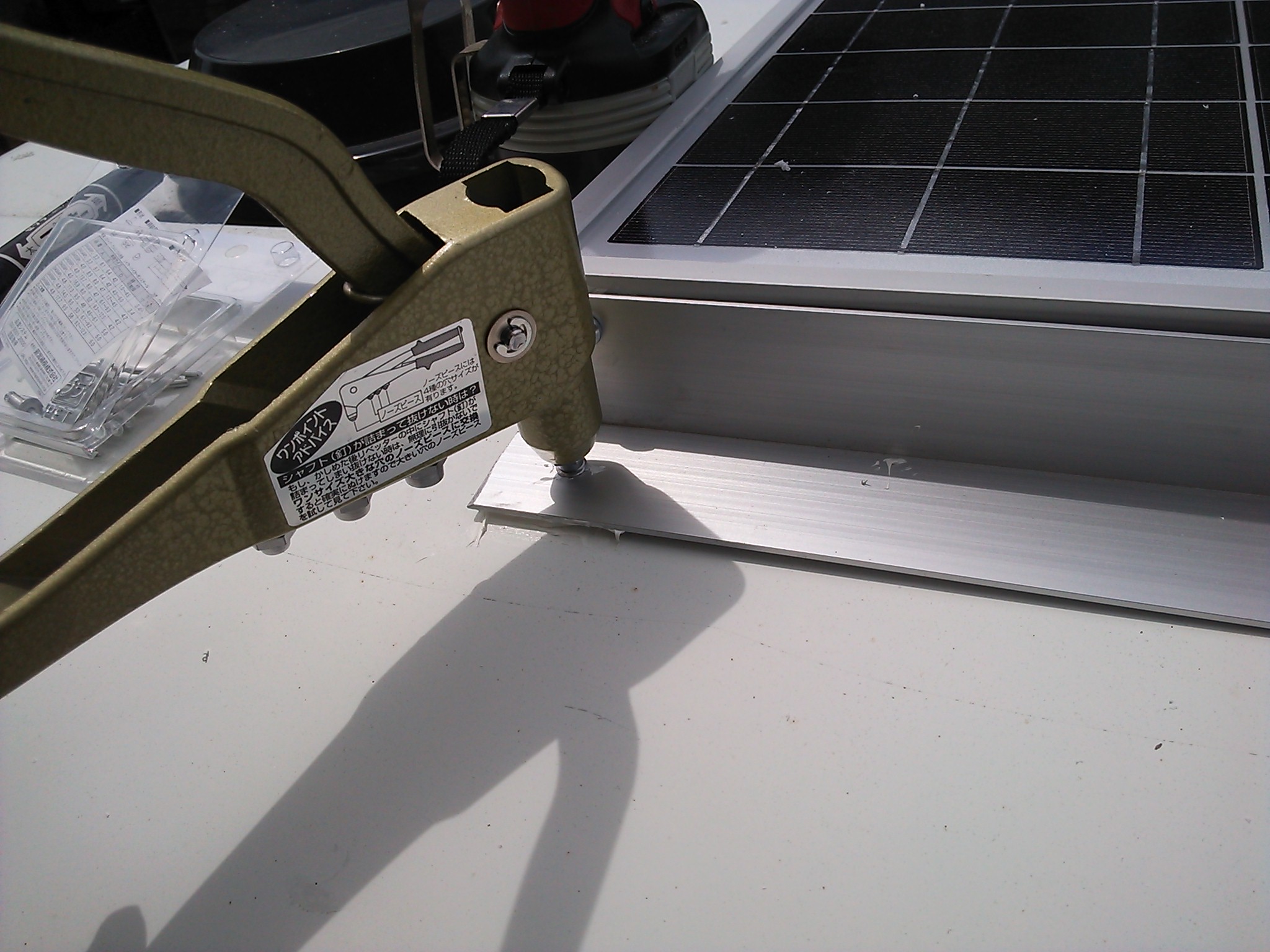

タコ足リベットで接合します。
ぎゅ〜〜、パチン!と景気よく音が鳴ります。
2013-06-22 10.09.25.jpg

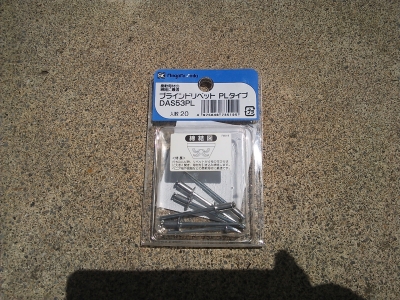

なお、タコ足リベットという名前は通称なので、ホームセンターで買うときは
「ブラインドリベット PLタイプ」で探しましょう。
2013-06-22 10.21.26.jpg

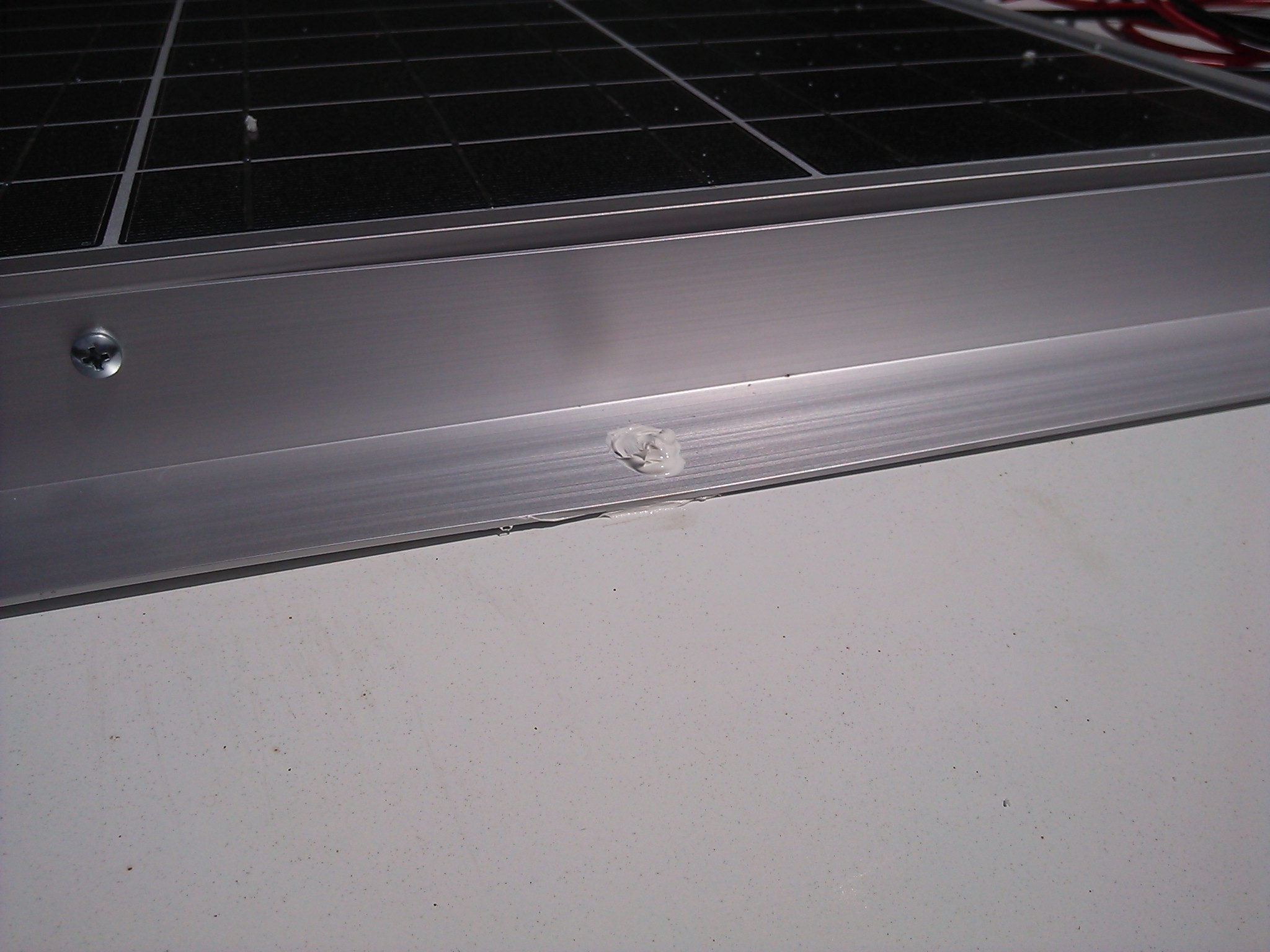

リベットの頭の上からもシリコンを盛ります。
なお、ルーフの形状の関係で、アルミチャンネルにどうしてもすき間ができて
いたのですが、リベットで締め付けられてこんな感じにアルミがたわんでいます。
パネル本体との接合のためのネジと位置をずらしていたおかげで、うまく力が
逃げてくれているようです。結果オーライです。
2013-06-22 10.20.51.jpg

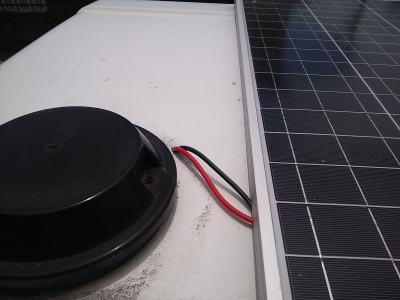

配線は、マルチルームの換気扇付近に穴をあけて通しました。
2013-06-22 11.46.15.jpg

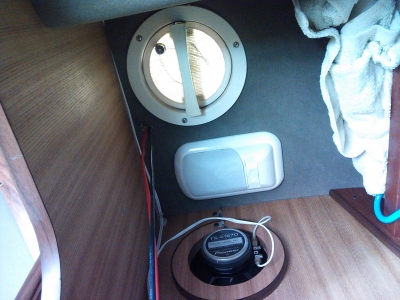

車内から見ると、こんな感じですね。
2013-06-22 11.46.54.jpg

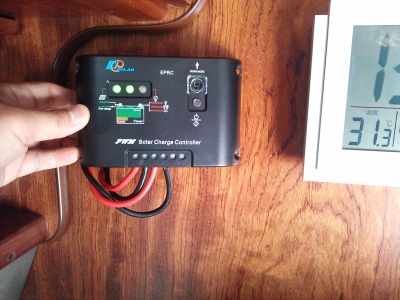

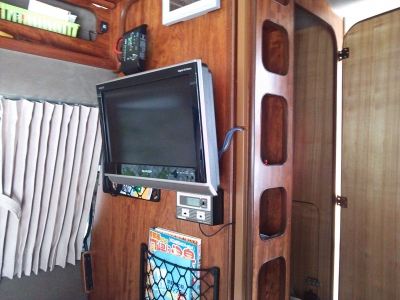

マルチルームから配線を出して、コントローラーを接続している様子。
2013-06-22 13.14.57.jpg

2013-06-22 13.13.35.jpg

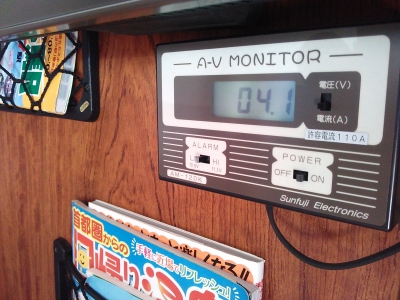

テスターの表示をみると、早速充電が始まっているようです。
4.1アンペアで充電中。
フル充電に近づくにつれて、徐々に下がっていき、最終的にはフル充電で0になります。
2013-06-22 13.19.08.jpg

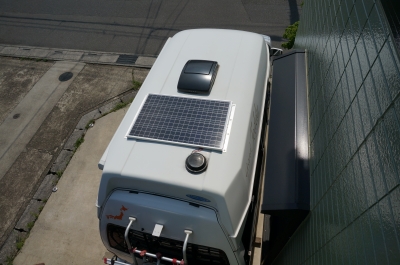

晴れた日は、マックスファンを回しっぱなしにしても、まだおつりが返ってくるぐらいの
発電力があるようです。
