キャンピングカーの室内灯をLED化!

  • 2012.07.15 Sunday
  • 23:16
2012-07-15 19.13.45.JPG
我が家のキャンピングカーの主照明は蛍光ランプです。
42cmの蛍光灯が2本入っています。

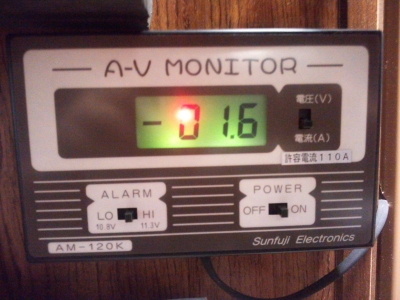

2012-07-15 19.13.53.JPG
電流計で計測してみると、1.6A。

サブバッテリーの電圧が12Vとして計算すると、消費電力は約20ワットということになります。

まあ、停泊中にインバーターを通して液晶テレビを観ることに比べれば大した消費電力ではないのですが、もったぃないので小まめに消して、車内ではキャンプ用のLEDランタンを主照明にしたりしています。

ここまでは前置き。ここからが本題です。

先日「キャンプカーマガジン」の記事でキャンピングカーのLED化の記事が載っていたので、私もやってみようと思い立ちました。

2012-07-15 19.16.33.JPG

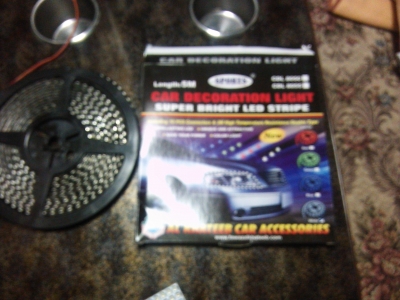

購入したのはこちら。
5メートルに600球のLEDが入って、5000円弱でした。

2012-07-15 19.16.54.JPG

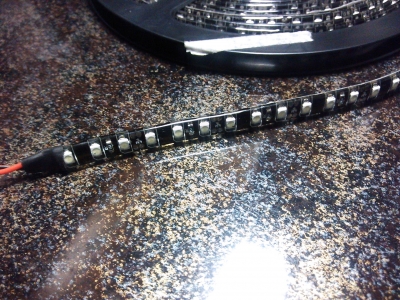

こんな感じですね。3球ごとに、12V用の抵抗器が入っているで、好きなところで切断できます。

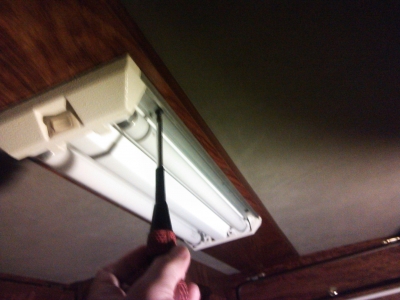

2012-07-15 19.24.57.JPG

早速、照明機器を取り外します。この辺までは躊躇なしです。

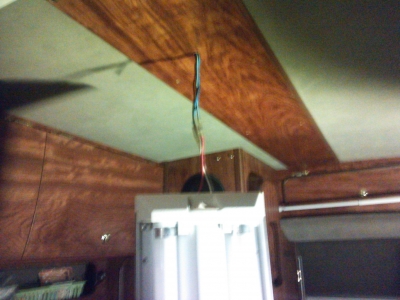

2012-07-15 19.26.07.JPG

コネクターを外します。

2012-07-15 20.27.13.JPG

ここからは自称「ものづくり工房」なる室内での作業となります。


2012-07-15 20.26.56.JPG

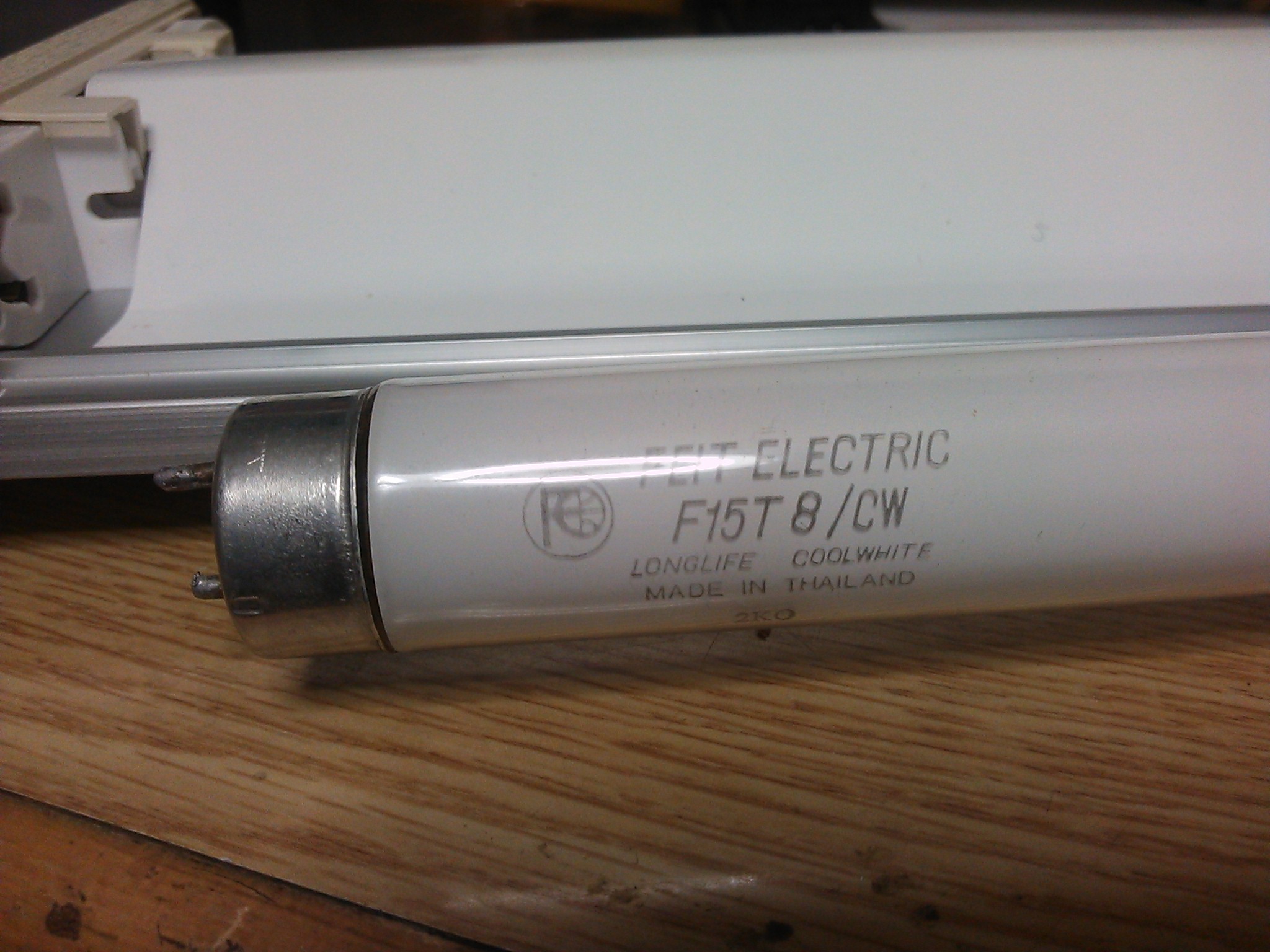

中に入っていた蛍光灯は、見慣れない海外製のようです。
つまり、輸入されてからこれまでの間、一度もランプ切れはなかったようです。なかなかやるな、蛍光灯。

2012-07-15 20.27.22.JPG

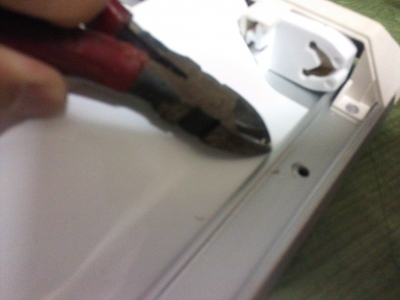

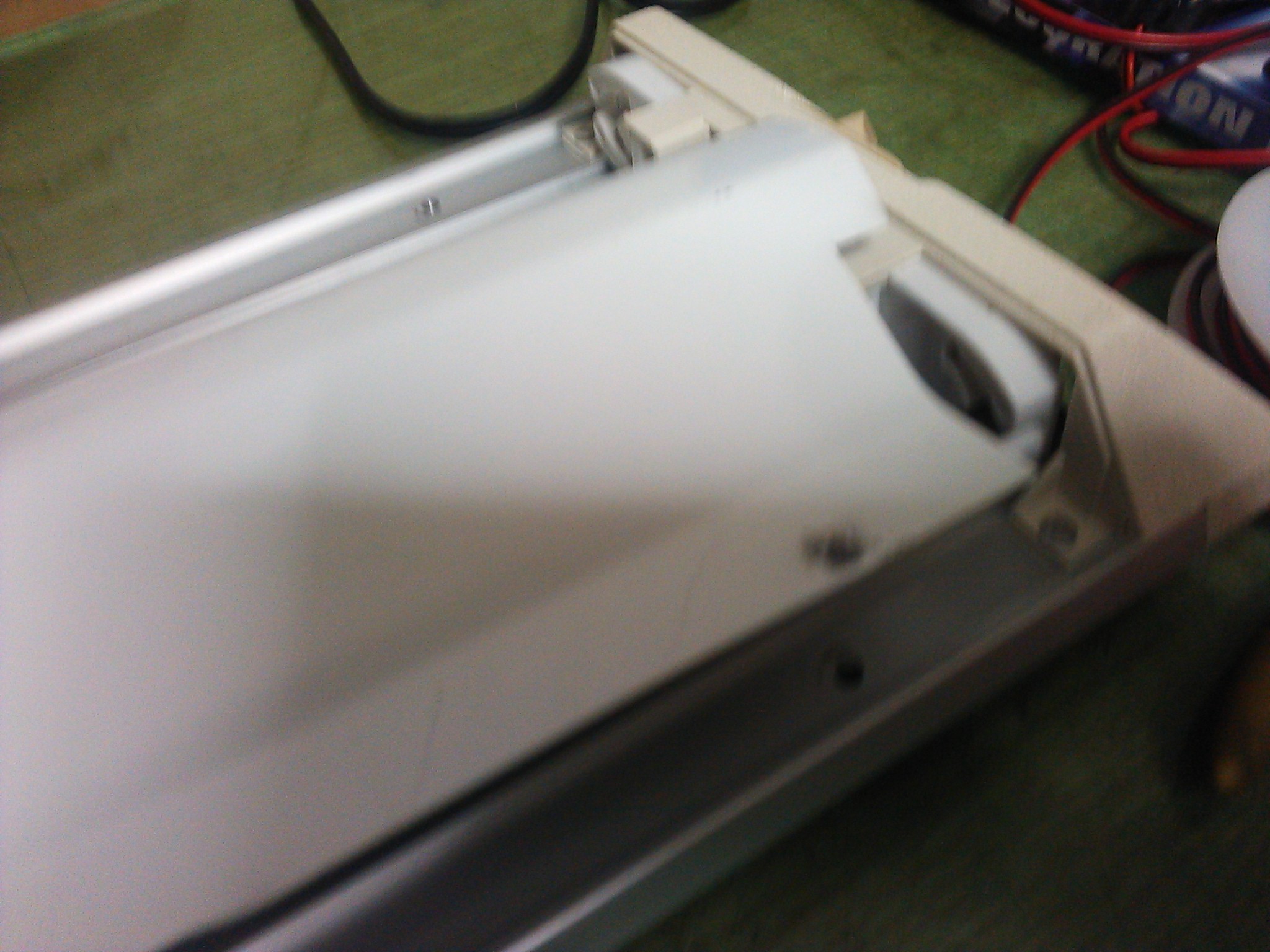

配線をいじるためには、リベット接合されているカバーを外さねば。

ニッパーやベンチやラジオベンチやマイナスドライバーを総動員して外しにかかります。

この辺から、もう後戻りできない雰囲気に…

「負けられない闘い」のスタートです。

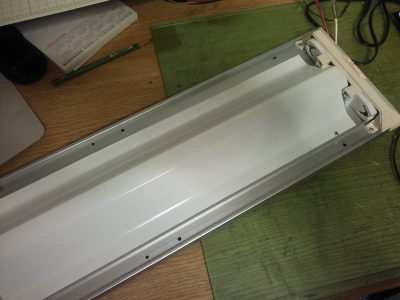

2012-07-15 20.35.06.JPG

外れましたよ〜。

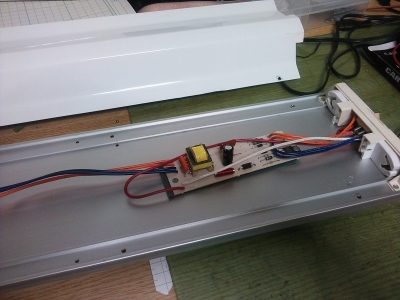

2012-07-15 20.35.19.JPG

中に入ってた基盤。

こちらで、直流12Vを疑似交流100Vに変換して蛍光灯にお届けしているんですね〜。

2012-07-15 20.36.38.JPG

せ、切断するコードの色を間違えると爆発するぞ……

うそです。

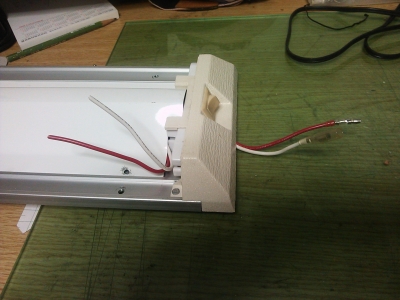

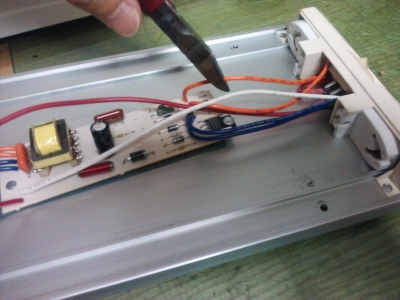

2012-07-15 20.40.17.JPG

白コードはマイナス極。

赤コードは、スイッチを経由してきたプラス極です。

2012-07-15 20.46.36.JPG

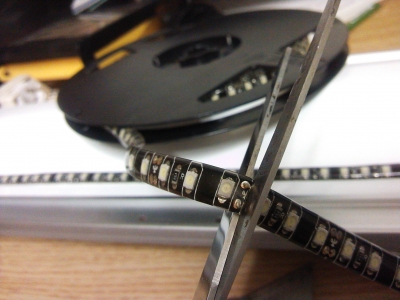

蛍光灯と同じ長さのところで、切断します。

2012-07-15 21.08.38.JPG

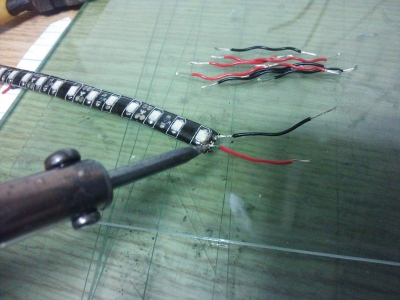

配線コードを半田付けします。

2012-07-15 21.21.22.JPG

いや〜、地道な作業でした。

30分ぐらいかかったかな。

中学生の頃、アマチュア無線のアンテナ線などを加工していた時代を思い出しました。
あの頃は2時間でも3時間でも作業に没頭できたんですよね〜。

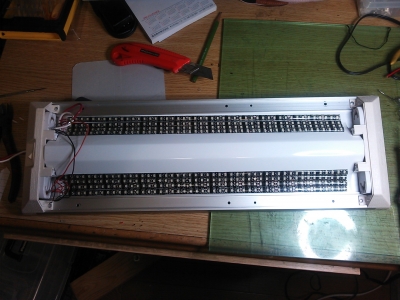

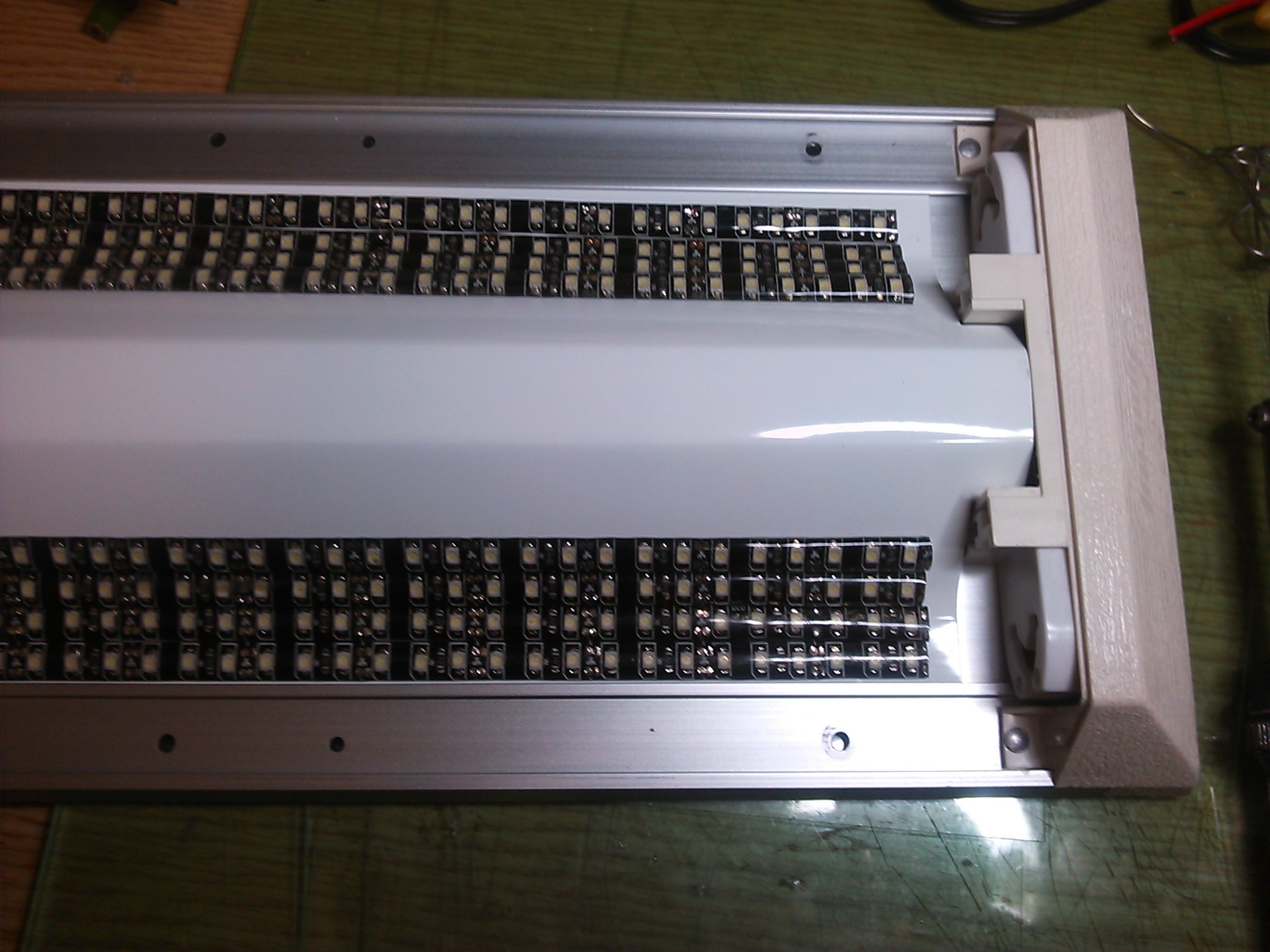

2012-07-15 21.51.12.JPG

LEDテープには両面テープが付いているので、機器に貼り付けるのは簡単でした。

2012-07-15 21.51.18.JPG

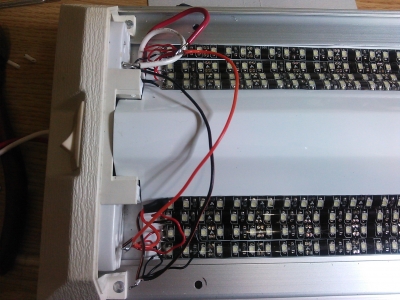

こんな感じに接続しました。すべて並列接続ですね。

2012-07-15 21.51.29.JPG

反対側は、こんな感じですね。とくに何もしません。

2012-07-15 22.01.59.JPG

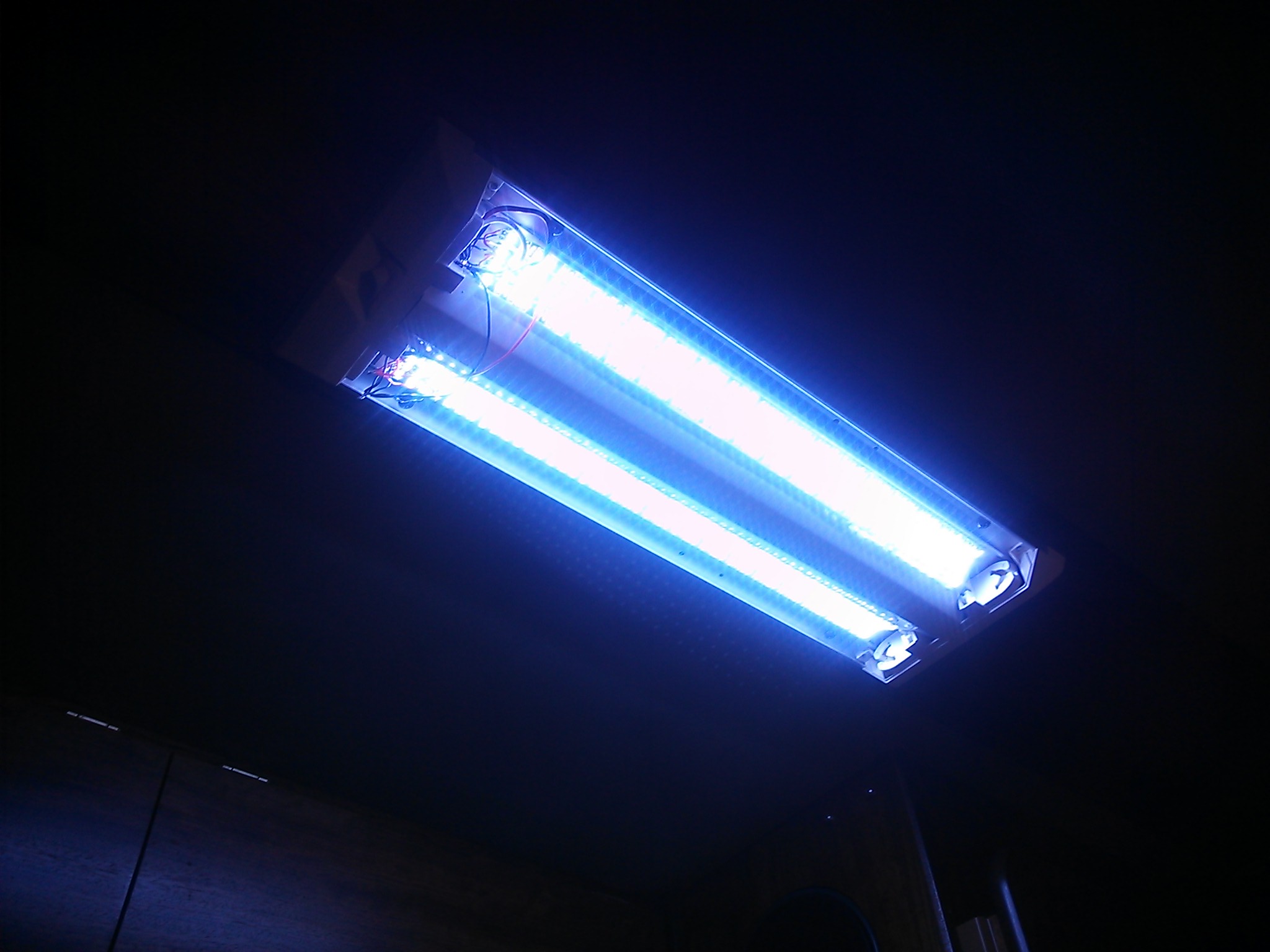

はい、LED化の完成です。

白色LEDなのですが、ちょっと青っぽいですね。

色温度が高すぎです。

もうちょっと暖かい感じの色が好きだけど……

でも、「負けられない闘い」に勝った!

そんな瞬間でした。



が…




このあと、衝撃の真実が…

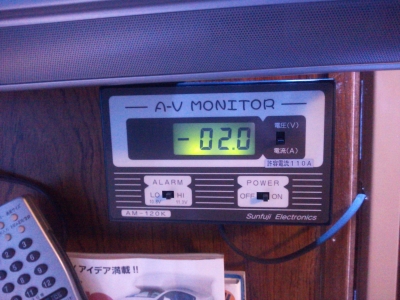

2012-07-15 22.02.13.JPG

ガビーン。

電流値は2.0Aにアップしている…

蛍光ランプ  1.6A
    ↓↓↓↓↓
LEDテープ 2.0A

2012-07-16 08.02.32.JPG←プチもがっくりです。

これでもまだ蛍光ランプと比べて暗めなので、同じ明るさにするにはLEDを増やすことになります。
すると、更に消費電力がUPするわけで…

本日の結論
「蛍光灯最高だったぜ!」
LEDに乗り換えて、ごめんね。いつか元に戻すから…

2012-07-16 09.13.52.JPG
コメント
LED好き さん、アドバイスありがとうございます。
確かにLEDの値段もピンからキリまでありますからね。性能の良い製品を探せば消費電力が減らせるかもしれませんね。私も研究してみたいと思います。あとは値段対効果の兼ね合いということになりそうです。
  • 夢テック@管理人
  • 2014/12/28 9:31 PM
LEDは最新の効率の良い物を使えば、消費電流も減らせますよ。
LED数が多いイルミネーションは暗めなんで効率悪いと思います。

5WクラスのLEDを3W用電源で使うと消費3Wちょっとなので、これを4個使うと20W位の明るさになりました。
今度友人のキャンピングカーLED化する予定。
  • LED好き
  • 2014/12/23 7:23 AM
nabeyan さん。

書き込みありがとうございます。
しばらくの間、書き込みに気付かず、今更返事を書いてもなぁ…と遠慮していましたが、ほぼ1年後のお返事となってしまいました(^_^;) ごめんなさい。
グラントテディ仲間として、今後ともよろしくおねがいします。
  • 夢テック@管理人
  • 2013/10/11 10:42 PM
後日談。

このあと、結局のところ蛍光ランプに戻しました。
蛍光ランプは明るい・省エネ・○○○の三拍子がそろっています…と表現しようとしましたが、○○○が思いつかなかった(-_-)
  • 夢テック@管理人
  • 2013/10/11 10:38 PM
はじめまして、私もグランドテディに乗っています
ので、いつも参考にさせて頂いています。
サイクルキャリアもマネをさせて頂きました。
室内灯のLED化も考えていたのですが、とても参考
になり、勉強もさせて頂きました。
これからも、勉強させて頂きます。宜しくお願いします。
  • nabeyan
  • 2012/11/08 6:51 PM
そうなんですよね〜。
条件によるかとは思うのですが、LEDも万能というわけではないみたいです(-_-)
  • 夢テック@管理人
  • 2012/10/30 10:12 PM
はじめまして、LED化って消費電力減るとおもってましたf^_^;)
勉強になりました(^_^)
  • AOC-YG
  • 2012/10/23 11:46 AM
